卫生级离心泵

图文详情

应用
　　AMH卫生级离心泵是一种高效能而又具有经济性的离心泵, 它既可以满足卫生及对产品进行柔和处理的要求,又具有化学稳定性。AMH系列共有十二种不同尺寸规格可以供货: AMH5T 10T 15T 20T 25T 30T 35T 40T 45T 50T 60T。
工作原理
　　AMH卫生级离心泵的组成部件包括：一台标准马达，泵轴，膨胀联轴器(AMH - 5 型配有楔形螺栓)，转接器，后盖，叶轮，泵壳以及轴封。
　　AMH型各款泵适用于CIP (原位清洗)清洗，并在设计中采用大的圆弧过渡和可清洁轴封。
　　适合卫生应用的各款AMH卫生级离心泵均有不锈钢机壳护罩，用于对马达的保护。而且每一套完整的AMH泵单元均配有四只可调节式不锈钢支撑脚。
　　适合工业应用的各款AMH泵没有机壳护罩。
轴封
　　AMH卫生级离心泵配备有一只外置式单端轴封或注水轴封。轴封的静环由不锈钢AISI 316L和碳化硅、碳化材料制成，动环由碳制成(石墨)。采用注水式密封的密封圈是经久耐用的唇封。该款泵产品还可以配备双端机械轴封。

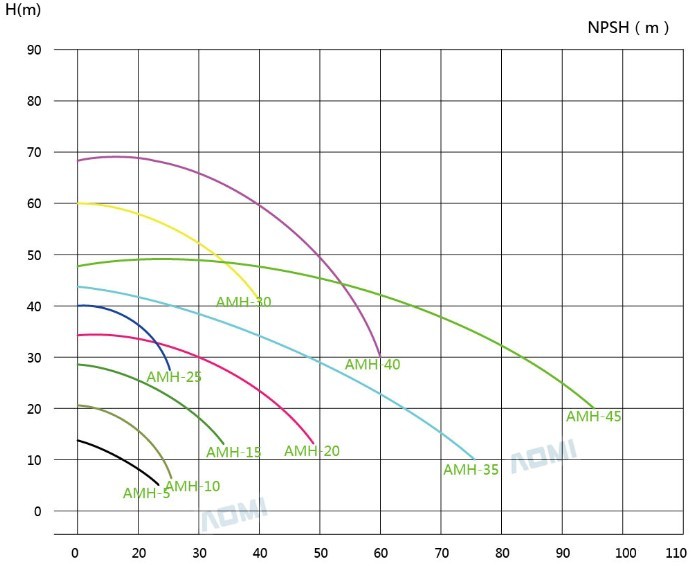

性能曲线图

技术参数

最大入口压力	4bar
最大出口压力	6.5bar
温度范围	-20~+135℃(EPDM)
噪音水平（距离1米时）

各种系列卫生连接尺寸标准

	ISO Clamp	ISO Male	DIN Male	SMS Male	BS Male	DS Male
D1 51 D2 38	21 21	21 21	22 22	20 20	27 27	20 20
D1 63 D2 51	21 21	21 21	25 22	24 20	27 27	24 20
D1 76 D2 63	21 21	21 21	30 25	24 24	27 27	24 24
D1 101.6 D2 76	21 21	21 21	30 30	35 20	32 27

尺寸(mm)

AMH-5
Size	0.75/1.1kW	1.5kW	2.2kW
A B	80 53	80 53	80 53
C Min C Max	202 257	192 247	192 247
E F	125 190	127 240	127 240
G H	125 251	140 288	140 288
I J Min	82 322	82 342	82 342
J Max K	377 245	397 260	397 285
P S	160 100	160 100	160 125
L	511	538	538
AMH-10
Size	1.5kW	2.2kW	3kW	4kW
A B	80 53	80 53	80 53	90 50
C Min C Max	192 247	192 247	222 277	214 269
E F	127 240	127 240	137 300	137 300
G H	140 288	140 288	160 323	190 359
I J Min	82 342	82 342	95 392	102 397
J Max K	397 260	397 285	447 320	452 335
P S	160 100	160 125	160 140	185 140
L	538	538	538	548
AMH-15
Size	3kW	4kW	5.5kW
A B	80 53	90 50	90 50
C Min C Max	222 277	214 269	244 299
E F	137 300	137 300	157 381
G H	160 323	190 359	216 383
I J Min	95 392	102 397	135 412
J Max K	447 320	452 335	467 285
P S	160 140	185 140	185 140
L	538	548	568

AMH-20
Size	2.2kW	3kW	4kW	5.5/7.5kW
A B	80 53	80 53	90 50	90 50
C Min C Max	192 247	222 277	214 269	244 299
E F	127 240	137 300	137 300	157 381
G H	140 288	160 323	190 359	216 383
I J Min	82 342	95 392	102 397	135 447
J Max K	397 285	447 320	452 335	502 402
P S	160 125	160 140	185 140	185 140
L	538	538	548	568

AMH-25
Size	5.5/7.5kW	11/15kW
A B	90 50	126 107
C Min C Max	244 299	228 345
E F	157 381	192 483
G H	216 383	254 485
I J Min	135 447	253 438
J Max K	502 402	554 493
P S	185 140	204 210
L	568	775
AMH-30
Size	4kW	5.5/7.5kW	11/15kW
A B	90 50	90 50	126 107
C Min C Max	214 269	244 299	228 345
E F	137 300	157 381	192 483
G H	190 359	216 383	254 485
I J Min	102 397	135 447	253 438
J Max K	452 335	502 402	554 493
P S	185 140	185 140	204 210
L	548	568	775
AMH-35
Size	7.5kW	11/15kW
A B	90 50	126 107
C Min C Max	244 299	228 345
E F	157 381	192 483
G H	216 383	254 485
I J Min	135 447	253 438
J Max K	502 402	554 493
P S	185 140	204 210
L	568	775

AMH-40
Size	7.5kW	11/15kW	18.5kW
A B	90 50	126 50	126 107
C Min C Max	244 299	244 299	228 345
E F	157 381	148 381	192 483
G H	216 383	216 383	254 485
I J Min	135 447	135 447	253 438
J Max K	502 402	502 402	554 493
P S	185 140	231 140	204 210
L	568	568	775

AMH-45
Size	7.5kW	11/15/18.5kW	22kW
A B	90 50	126 50	126 107
C Min C Max	214 269	244 299	260 365
E F	137 300	148 381	192 508
G H	190 359	216 383	279 533
I J Min	102 397	135 447	174 484
J Max K	452 335	502 402	589 570
P S	185 140	231 140	231 241
L	568	568	865

AMH系列型号标准总配置

	型号 Type	功率 Power	进出口 Inport/Export	备注 Notes
1 2	1.5T/14M 3T/16M	0.55KW 0.75KW	38/32 38/38	ABB Motor	SIENMENS Motor
3 4	5T/16M 3T/24M	1.1KW 1.5KW	38/38 51/38
5 6	3T/30M 5T/24M	2.2KW 1.5KW	51/38 51/38
7 8	5T/30M 10T/24M	2.2KW 2.2KW	51/38 51/38
9 10	10T/36M 15T/24M	3KW 3KW	51/38 51/51
11 12	20T/24M 20T/36M	4KW 5.5KW	51/51 51/51
13 14	25T/35M 30T/24M	5.5KW 5.5KW	51/51 63/51
15 16	30T/36M 40T/24M	7.5KW 7.5KW	63/51 63/51
17 18	20T60M 30T50M	11KW 11KW	63/51 63/63
19 20	40T35M 40T50M	11KW 15KW	63/63 76/63
21 22	60T30M 30T60M	15KW 15KW	76/63 76/51
23 24	20T70M 50T50M	15KW 18.5KW	76/51 76/63
25 26	100T30M 80T60M	18.5KW 22KW	101.6/76 101.6/76
