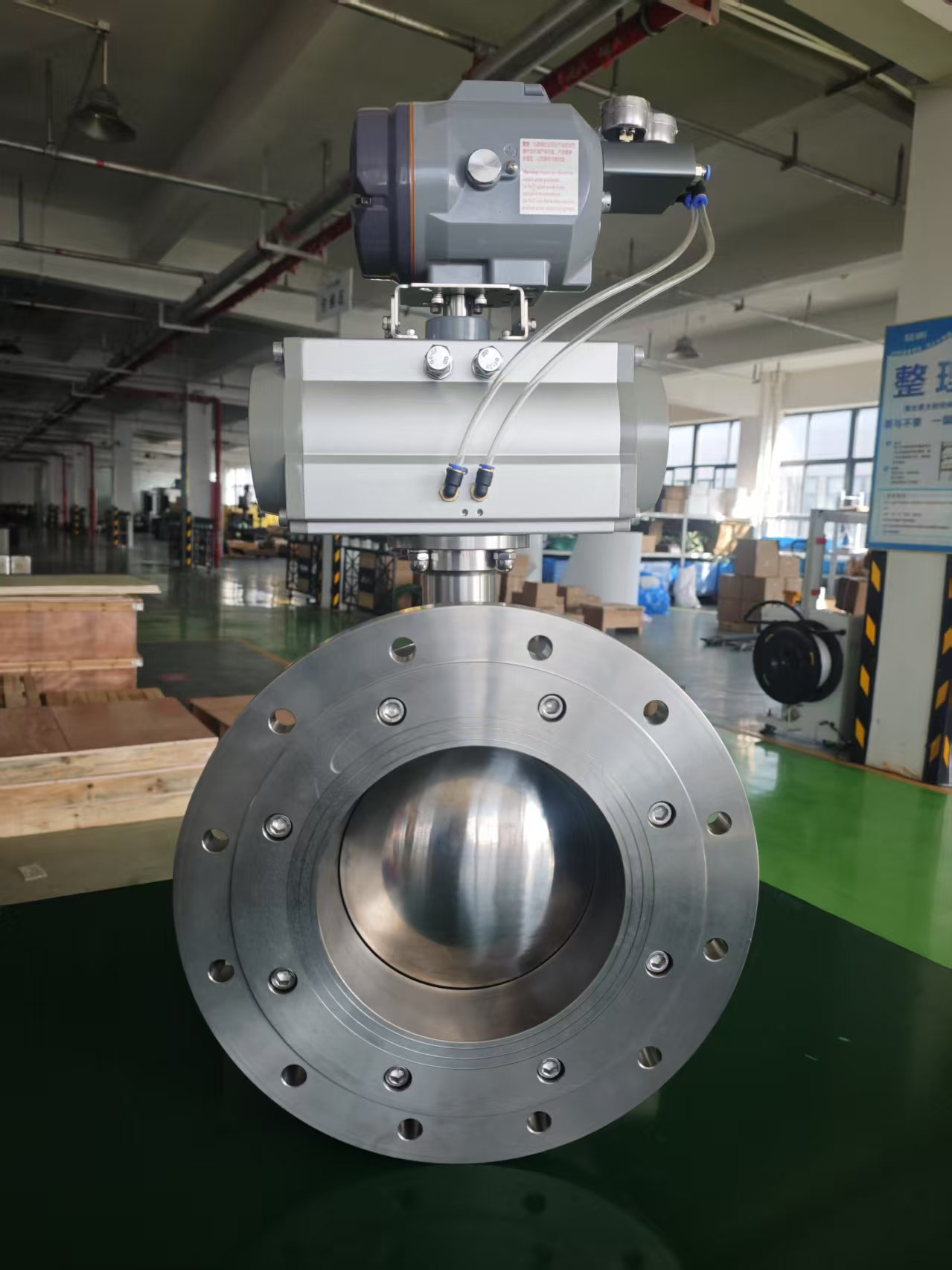

Kern-Design-Architektur: Segmentierte Kugel vs. Vollkugel
V-förmige Nutgeometrie und Optimierung des Rotationsströmungspfads bei Kugelsegmentventilen
Der kugelsegmentventil definiert die Durchflussregelung durch seine präzise konstruierte V-förmige Kerbgeometrie neu. Im Gegensatz zu kugelförmigen Vollquerschnitts-Obstruktionen erzeugt die konturierte Kante des Segments laminare, rotierende Strömungspfade – wodurch die Turbulenz um bis zu 40 % reduziert wird (gemäß Fluid-Dynamik-Modellierung, validiert anhand der ISO 5167-Prüfprotokolle). Diese Konstruktion gewährleistet eine stabile Durchflusskoeffizienten-(Cv-)Leistung über den gesamten Bereich teilweiser Öffnung und minimiert gleichzeitig Scherkräfte auf empfindliche oder scherverdünnende Medien. Die Teilbogen-Drehung ermöglicht eine sanfte, störungsfreie Modulation – entscheidend für Chargenprozesse, Dosieraufgaben und druckempfindliche Verfahren. Auch die Material- und Antriebseffizienz werden verbessert: Das geringere Massenträgheitsmoment des Segments erfordert etwa 30 % weniger Stellkraft des Aktuators als vergleichbare Vollkugel-Ventile, bei gleichbleibender Einhaltung der ASME B16.34-Druckklassen.
Aufblasbarer Dichtmechanismus im Vergleich zur festen Weich- bzw. Hartdichtung in herkömmlichen Kugelhähnen
Traditionelle Kugelhähne verwenden statische weiche (z. B. PTFE, EPDM) oder metallische Sitzkonstruktionen, die auf eine konstante mechanische Kompression angewiesen sind – was nach rund 50.000 Zyklen (gemäß Feld-Daten aus API RP 590) zu fortschreitendem Verschleiß und Dichtungsabbau führt. Im Gegensatz dazu integrieren moderne Segmentkugelhähne eine pneumatisch aufblasbare Dichtung, die bei der Schließung aktiviert wird nur diese dynamische Strategie reduziert die Betriebsreibung am Sitz um 90 % (gemäß tribologischen ASTM D1894-Benchmarks) und beseitigt so die Reibung während der Drosselung. Bei Druckbeaufschlagung übt die elastomere Blase eine gleichmäßige radiale Kraft gegen die Segmentoberfläche aus und erreicht dadurch eine dichtungstechnisch vollständige ANSI-Klasse-VI-Dichtheit (< 0,0005 % Blasenrate), ohne dass es zu bleibender Verformung kommt. Während des Durchflusses wird sie vollständig zurückgezogen und verursacht keinerlei Strömungshindernis – wodurch der Druckabfall (Δp) im Vergleich zu Hähnen mit festem Sitz um 15–25 % gesenkt wird.
Strömungsregelungsleistung: Drosselgenauigkeit und Cv-Konstanz
Der kugelsegmentventil bietet branchenführende Genauigkeit bei der Drosselung und Konsistenz des Cv-Werts – und löst damit direkt das nichtlineare, instabile Strömungsverhalten, das für Standard-Kugelhähne typisch ist. Seine Konstruktion ermöglicht eine zuverlässige, lineare Modulation über variable Lasten hinweg und unterstützt energieeffiziente, wartungsarme Betriebsabläufe.
Modulationsfähigkeit des Kugelsegmentventils bei teilweiser Öffnung
Die optimierte V-Nut-Geometrie ermöglicht eine präzise, stufenweise Durchflussanpassung im Öffnungsbereich von 10 % bis 70 % – ohne Durchflusssprünge, Hysterese oder Verzögerung. Standard-Kugelhähne weisen aufgrund ihrer festen Sitzgeometrie und der Bildung turbulenter Nachläufe abrupte Durchflussübergänge sowie Totzonen unterhalb von 40 % Öffnung auf, was in Regelkreisen zu Überschwingern und Instabilität führt. In Anwendungen wie der chemischen Dosierung, der hydronischen Regelung in HLK-Anlagen oder der Zufuhrsteuerung für Chargenreaktoren reduziert diese Präzision den Energieverbrauch um bis zu 20 %, gewährleistet engere Prozessgrößen-Toleranzen und verlängert die Lebensdauer von Pumpen und nachgeschalteten Mess- und Regelgeräten.
Vergleich der Linearität der Cv-Kennlinie: Kugelsegmentventil vs. Standard-Kugelventil
Kugelsegmentventile weisen über ihren gesamten Regelbereich nahezu lineare Cv-Kennlinien auf – eine entscheidende Voraussetzung für hochpräzise Prozessregelung. Standard-Kugelventile zeigen stark nichtlineare Cv-Kennlinien, insbesondere bei Öffnungsgraden unter 30 %, wodurch der Durchfluss unvorhersehbar wird und die Regelbereichsverhältnisse (Turndown-Ratios) stark einbrechen (häufig auf ≤3:1 bei Überdimensionierung). Im Gegensatz dazu halten Kugelsegmentventile unter Last Regelbereichsverhältnisse von 50:1 oder höher aufrecht und ermöglichen so eine konsistente, reproduzierbare Regelung in Umgebungen mit hohen Schwankungen, wie z. B. in der Wasseraufbereitung, in Kondensatsystemen von Kraftwerken und bei der Fluidhandhabung in der Pharmaindustrie. Diese Linearität reduziert die Kalibrierhäufigkeit um mehr als 15 % und verbessert die Gesamtstabilität des Systems, ohne dass kompensierende Regellogik erforderlich ist.
Dichtintegrität, Druckverlust und Langzeitzuverlässigkeit
Leckraten nach ANSI-Klasse VI vs. Leistungsverhalten aufblasbarer Dichtungen unter zyklischer Belastung
Aufblasbare Dichtungen in Kugelabschnittventilen erzielen Leckraten, die durchgängig unter 0,0005 % liegen – und damit die Anforderungen der ANSI-Klasse VI bei Hochdruckdampf (bis zu 600 psi) und thermischen Wechselbelastungen um bis zu 80 % übertreffen. Im Gegensatz zu starren PTFE-Sitzen, die anfällig für Extrusion, Kaltefluss und thermisches Kriechen sind, bewahrt die verstärkte elastomerische Blase über wiederholte Expansions- und Kontraktionszyklen hinweg ihre dimensionsstabile Integrität. Feld-Daten aus Anlagen der Zellstoff- und Papierindustrie sowie der petrochemischen Industrie bestätigen eine stabile Dichtleistung über 10.000 Zyklen hinaus – selbst bei medien mit Partikelbelastung oder thermisch aggressiven Betriebsbedingungen.
Druckverlustanalyse (ΔP) von 10 % bis 100 % Durchfluss: Auswirkungen auf die Systemeffizienz
Kugelsegmentventile weisen ein nahezu lineares ΔP-Verhalten auf und weichen bei allen Öffnungsstellungen um weniger als 15 % vom idealen Cv-Verhalten ab. Bei einer Öffnung von 30 % erzeugen sie im Vergleich zu Standard-Kugelventilen im abrasiven Schlamm-Betrieb bis zu 40 % niedrigere Druckdifferenzen (ΔP) – was das Kavitationsrisiko deutlich senkt und den Energiebedarf der Pumpen reduziert. Bei kontinuierlichen Hochstrom-Anwendungen ergibt sich daraus eine jährliche Energieeinsparung von ca. 7 % pro Ventil (gemäß der Lebenszyklusanalyse „Pump Systems Matter“ des US-Energieministeriums DOE), wobei sich die Vorteile in Netzen mit mehreren Ventilen kumulativ verstärken. Das Fehlen von Strömungshindernissen im Durchflussweg während des Betriebs verbessert zudem die Systemreaktionsgeschwindigkeit und verringert den Verschleiß an vorgelagerten und nachgelagerten Komponenten.
Anwendungspassform: Wo ein Kugelsegmentventil einen besonderen Mehrwert bietet
Kugelsegmentventile bieten klare Vorteile bei anspruchsvollen Anwendungen, bei denen herkömmliche Ventile versagen – insbesondere bei abrasiven, viskosen, faserhaltigen oder korrosiven Medien wie Erzschlämmen, lebensmittelgeeigneten Pasten, chemischen Suspensionen und kommunalem Klärschlamm. Ihre V-förmige Aussparungsgeometrie verhindert Verstopfungen und ermöglicht gleichzeitig eine präzise Durchflussregelung; die Drehbewegung minimiert den direkten Kontakt der Dichtung mit eingeschlossenen Partikeln und reduziert so den Verschleiß. In Zellstoffmühlen, chemischen Anlagen und Kläranlagen verlängern sich die Wartungsintervalle um bis zu 40 % gegenüber Standard-Kugelventilen – insbesondere bei häufigem Regeldruckbetrieb. Ihre geringe Druckdifferenz (ΔP) spart Pumpenergie beim Transport dichter Medien, und im Gegensatz zu konventionellen Konstruktionen behalten sie auch nach längerer Einwirkung erosiver oder verkalkender Bedingungen eine zuverlässige Absperrintegrität bei – wodurch ungeplante Ausfallzeiten und kostspielige Leckagen in prozesskritischen Anwendungen vermieden werden.
FAQ-Bereich
Was ist der wesentliche Vorteil eines Kugelsegmentventils gegenüber einem Standard-Kugelventil?
Der Hauptvorteil eines Kugelsegmentventils besteht in seiner Fähigkeit, eine präzise Durchflussmodulation und eine verminderte Turbulenz aufgrund seiner V-förmigen Nutgeometrie zu gewährleisten, was zu einem energieeffizienten und wartungsarmen Betrieb führt.
Wie verbessern aufblasbare Dichtungen bei Kugelsegmentventilen die Leistung?
Aufblasbare Dichtungen greifen ausschließlich beim Schließen des Ventils ein, wodurch die Betriebsreibung stark reduziert und im Vergleich zu herkömmlichen festen Sitzkonstruktionen höhere Dichtheitsniveaus erreicht werden; dies verbessert die Langzeitzuverlässigkeit sowie die Energieeinsparung.
Warum eignet sich ein Kugelsegmentventil für Umgebungen mit hoher Variabilität?
Kugelsegmentventile weisen eine nahezu lineare Cv-Kennlinie und höhere Regelbereichsverhältnisse (Turndown-Ratios) auf und gewährleisten dadurch eine konsistente und wiederholbare Regelung in Umgebungen mit wechselnden Lastbedingungen.
