Underhåll av pneumatiska reglerventiler: En komplett guide

Förstå komponenter och funktion i pneumatiska reglerventiler

Hur pneumatiska reglerventiler fungerar i industriella processer

Pneumatiska styrventiler fungerar genom att omvandla komprimerade luftsignaler till faktisk rörelse som styr hur vätskor rör sig genom system, hanterar trycknivåer och håller temperaturerna stabila. Dessa ventiler reagerar vanligtvis på signaler från 3 till 15 pund per kvadrattum eller 4 till 20 milliampere från de stora kontrollpaneler vi kallar DCS-system. Det som är särskilt imponerande är att de kan göra fullständiga justeringar över hela sitt arbetsområde på mindre än en sekund, vilket snabbt hjälper till att stabilisera processer när något börjar gå fel. Funktionen för nödläge är en annan viktig aspekt. Om luftförsörjningen skulle brytas av går dessa ventiler automatiskt till en förinställd position som en säkerhetsåtgärd. Detta är särskilt viktigt i farliga miljöer såsom kemiska anläggningar. Enligt ISA:s säkerhetsrapport från 2023 uppstår cirka 23 % av alla problem med drivdon eftersom utrustningen inte stängdes ner korrekt under nödsituationer.

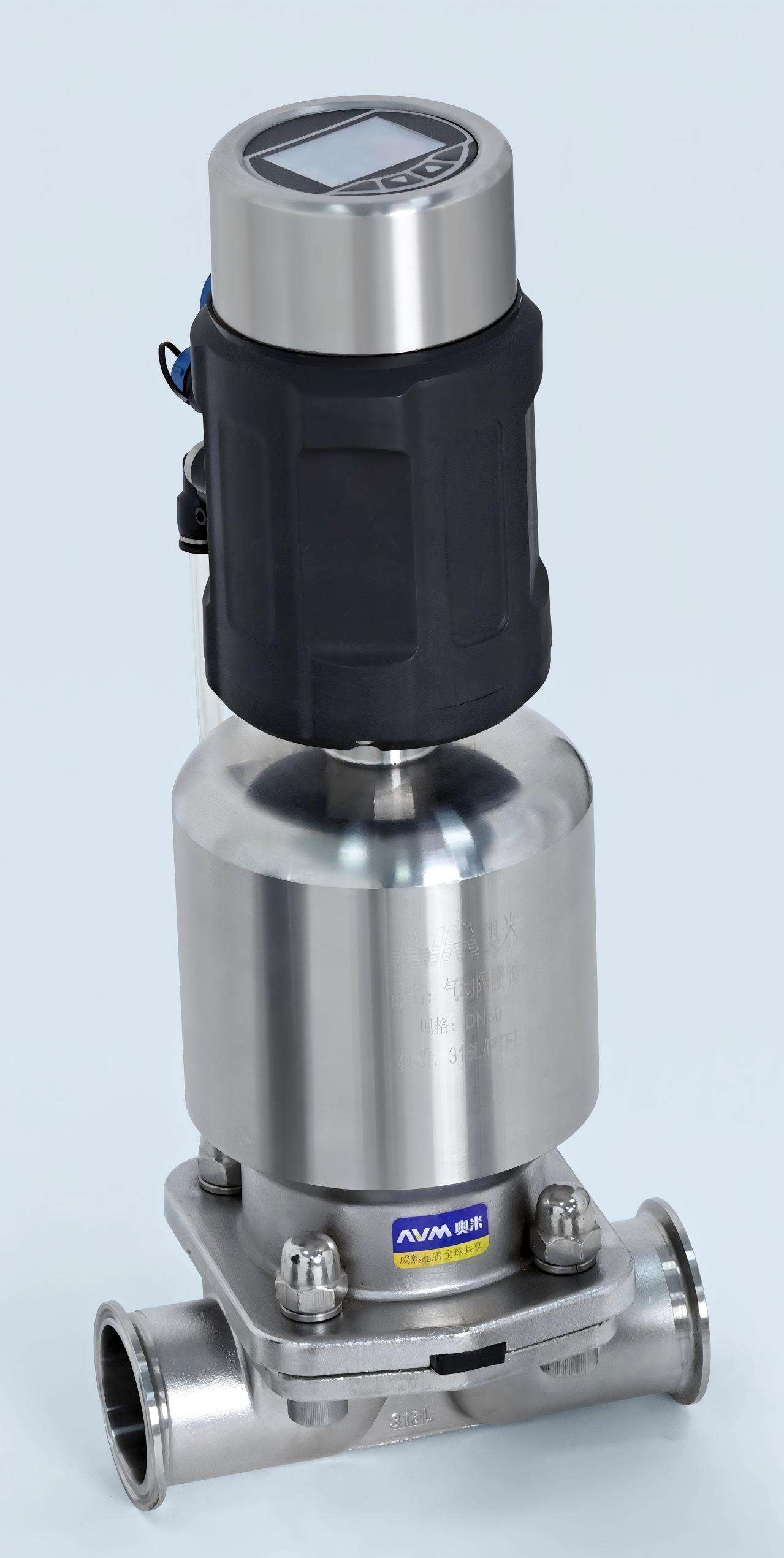

Kärnkomponenter: Pneumatiskt drivdon, Positionerare och Ventilkropp

Tre viktiga komponenter avgör ventilens prestanda:

1. Pneumatiska Aktuatorer (membran- eller kolvtyp) genererar över 15 000 lbf tryckkraft med hjälp av tryckluft
2. Smarta positionerare med HART- eller Foundation Fieldbus-protokoll minskar positionsfel till ±0,5 %
3. Värväggar tillverkade av CF8M rostfritt stål eller Hastelloy C-276 tål tryck upp till 2 500 PSI och temperaturer från -196 °C till 540 °C

Denna integration möjliggör läckage under 1 % i korrosiva miljöer och uppfyller API 598-standarder.

Verklig tillämpning: Pneumatiska reglerventiler i olje- och gasledningar

I skiffergasoperationerna i Permian Basin justerar pneumatiska reglerventiler autonomt metanflödet mellan 0,1 % och 100 % kapacitet för att stabilisera tryckspridningar. Nitrondrivena servomotorer eliminerar antändningsrisker, medan PTFE-belagda tätningsringar motstår vätesulfidkorrosion – faktorer som bidrog till den 99,97 % drifttiden som noterades i API:s ledningsintegritetsstudier 2022.

Förebyggande underhållsstrategier för långsiktig tillförlitlighet

Hur schemalagda besiktningar förlänger ventilernas livslängd

Regelbundna underhållskontroller upptäcker problem innan de blir större, vilket helt förhindrar cirka 42 % av oväntade haverier (enligt Ponemon Institutes studie från förra året). När det specifikt gäller de pneumatiska reglerventiler som vi alla är så beroende av innebär kontroller var tredje månad att man noga granskar de gummihinnor som finns i aktuatorerna och säkerställer att positionerare skickar tillbaka korrekta återkopplingssignaler. Fabriker som följer ordentliga kontrollschema har sett sina utgifter för ny utrustning sjunka med nästan en tredjedel inom bara fem år, enligt den senaste Industrial Valve Integrity Report från i år. Besparingarna växer snabbt när företag faktiskt genomför dessa grundläggande underhållsrutiner istället för att vänta tills något går sönder.

Skapa en lista för förebyggande underhåll

Viktiga underhållsuppgifter inkluderar:

• Månatligt : Smörj stamdelar med silikonbaserad fett; undvik petroleumprodukter i högtemperaturmiljöer
• Vartannat år : Kalibrera positioner med en 5-punkts test för att upptäcka icke-linjäritet
• Årligen : Utför luftläckagetester med ultraljudsdetektorer

Prediktivt underhåll via IoT-integration

Trådlösa vibrationsensorer och trycktransmitterar möjliggör nu övervakning i realtid, vilket minskar reaktiva reparationer med 58 %. Dessa system identifierar problem såsom stiction eller försenad aktuatorrespons innan de stör verksamheten. Genom att analysera historiska prestandadata kan prediktiva plattformar dynamiskt justera smörjningsintervall baserat på faktisk nötning istället för fasta intervall.

Inspektion, testning och kalibreringsförfaranden

Visuell och icke-destruktiv provning (NDT) för tidig felidentifiering

Systematiska besiktningar är avgörande för att förhindra fel i pneumatkontrollventiler. Visuella kontroller avslöjar ytkorrosion, tätningsbrott eller feljustering, medan icke-destruktiv provning (NDT) identifierar inre defekter utan demontering. Ultraljudsmätning av väggtjocklek, färgpenetreringsinspektion och magnetpulverprovning används brett beroende på material och driftförhållanden.

NDT-metod	Typ av defekt som upptäcks	Bästa användningsfall
Ultraljudstestning	Väggtunnare, håligheter	Gasledningar med högt tryck
Färgpenetrant	Ytliga sprickor	Korrosionsbenägna miljöer
Magnetpulvermetoden	Underytliga fel	Ferromagnetiska material

Steg-för-steg-montering av ventiler och testprotokoll efter underhåll

Noggrann montering är avgörande för att säkerställa läcktäthet. Följ tillverkarens momentanvisningar för packningsmuttrar och aktuatorbultar. Efter montering ska följande tester utföras:

1. Funktionstest av pneumatik : Bekräfta aktuatorns respons vid 25 %, 50 % och 100 % signaltryck
2. Läcktestning : Applicera sållösning på fogar under trycksättning med 1,5 gånger drifttrycket
3. Stämresegodkännande : Mät slagtid enligt tillverkarens referensvärden

Kalibreringsmetoder för att rätta positioneringsdrift och säkerställa noggrannhet

Kalibrering löser 78 % av noggrannhetsproblem i pneumatiska ventiler, enligt senaste forskning inom flödesdynamik. Viktiga procedurer inkluderar:

• Omkalibrering av positionerare med hjälp av en HART-kommunikator för att återställa I/O-omvandlarens omfång
• Justering av länksystemgeometri för att kompensera mekanisk nötning i roterande ventiler
• Optimering av återkopplingsloopar genom verifiering av 4–20 mA-signaler vid flera inställningspunkter

Arbetsflöden enligt ISO/IEC 17025-standarder förbättrar långsiktig tillförlitlighet med 34 % jämfört med ad-hoc-metoder.

Fallstudie: Förbättrad flödesregleringsprecision i vattenreningverk

En kommunal vattenreninganläggning minskade kemikaliedoseringens fel med 19 % efter att ha infört kvartalsvis kalibrering av 86 pneumatkiska membranventiler. Med hjälp av laserjusteringsverktyg korrigerade teknikerna pluggens positionering och omkalibrerade alla positionerare till ett felmarginal på ±0,5 %. Under 14 månader resulterade denna åtgärd i en årlig besparing på 220 000 dollar genom minskad reagensspill och driftstopp.

Smörjning, tätningshantering och slitageförebyggande

Riktig smörjning är avgörande för att upprätthålla driftsäkerheten hos pneumatkiska reglerventiler och undvika kostsamma driftstopp. Avancerade smörjstrategier kombinerar beprövade metoder med modern materialvetenskap för att bekämpa inbyggda slitageprocesser.

Smörjningens roll för att minska friktion och förhindra valve-låsning

När ventiler och lagringar smörjs ordentligt undviks direkt metallkontakt, vilket minskar slitage avsevärt. Enligt förra årets tribologistudier kan detta faktiskt minska slitage med cirka 68 procent. För särskilt tuffa tillämpningar använder ingenjörer högpresterande fett blandat med ämnen som molybden disulfid eller PTFE. Dessa specialformuleringar skapar skyddande beläggningar som håller även under enormt högt tryck, ibland över 4 000 psi enligt senaste rapporter från Parker Hannifin. Den verkliga provet kommer på platser som LNG-anläggningar där temperaturerna svänger kraftigt mellan minus 162 grader Celsius och rumstemperatur plus 60 grader. Utan goda smörjningsmetoder skulle utrustningen helt fastna i dessa förhållanden.

Balanserad smörjning: Risker med över- och undersmörjning

Risker med över-smörjning	Konsekvenser av undersmörjning
Dammsamling i portar	Metallglättning i styrkanaler
Tätningssvällning på grund av oljeinträngning	Kalibreringsdrift i positionering
Minskad aktuatorrespons	Ökad bräckmoment

Automatiska smörjsystem utrustade med flödessensorer minskar mänskligt fel och upprätthåller optimal viskositet, vilket visats i försök vid petrokemiska raffinaderier (SEPCO, 2023). Fälldata visar att balanserad smörjning förlänger membranets livslängd med 22 månader jämfört med manuella metoder.

Val av kompatibla smörjmedel och tätningsmaterial för specifika miljöer

Ingenjörer använder kompatibilitetsdiagram från ledande forskare för att anpassa smörjmedel och tätningar till driftsförhållanden:

• Gasströmmar med högt svavelinnehåll : Perfluoralkoxy (PFA)-tätningar med fluorinerat fett
• Åpplikationer : Grafitleggd packning med kiselfria oljor
• Farmaceutiska system : USDA H1-klass smörjmedel och EPDM-tätningar

Denna målmedvetna urval förhindrar kemisk nedbrytning och stödjer efterlevnad av NACE MR0175 i sura miljöer.

Felsökning av vanliga pneumatiska styrventilproblem

Identifiering av vanliga problem: luftläckage, blockeringar och trycksväningar

De flesta problem med dessa system beror vanligtvis på tre huvudsakliga orsaker: luftläckage, blockeringar någonstans längs systemet eller helt enkelt instabila trycknivåer. När det uppstår ett läckage tenderar människor att höra det karakteristiska väsande ljudet från anslutningspunkterna. Blockeringar är ett annat stort problem, ibland kan de minska luftflödets effektivitet med nästan hälften enligt vissa nypublicerade forskningsresultat från förra året. Om trycket hela tiden hoppar runt på ett oförutsägbart sätt är det troligt att felet ligger i själva regulatorn eller kanske i en av tillförselledningarna som går genom systemet. Då börjar aktuatorerna bete sig kaotiskt. Inom branschen har man pratat ganska mycket om detta på sistone också. En titt på data från olika prestandatest av ventiler visar att närmare sju av tio tidiga fel faktiskt kan spåras till små läckagen som ingen märkte förrän det var för sent i deras pneumatiska uppställningar.

Diagnostisera fel med diagnostikprogramvara och fältverktyg

Digitala verktyg såsom tryckfallstester och positionsanalysatorer möjliggör noggrann feldetektering. IoT-aktiverade sensorer kan identifiera mikroläckage så små som 0,5 psi/min, vilka är osynliga vid visuell besiktning. Många anläggningar integrerar PLC-baserade övervakningssystem för att spåra ventilernas responstider och genererar varningar när avvikelser överskrider ±15 %.

Steg-för-steg-guide för felsökning för underhållstekniker

1. Isolera kretsen och töm systemet på tryck
2. Kontrollera luftförsågets kvalitet (använd filter klassificerade till ≤ 0,1 mikron)
3. Applicera såplösning på misstänkta områden; bubblor indikerar läckage vid 0,3–1 psi
4. Testa ventilrespons med kalibrerade tryckmätare
5. Jämför aktuatorrörelse med tillverkarens specifikationer (±2° tolerans)

Fallstudie: Lösning av prestandaproblem i en tillverkningsanläggning

En livsmedelsindustrifacilitet minskade ventilerelaterad driftstopp med 72 % efter att ha åtgärdat återkommande klistriga problem. Rotorsaken var inkompatibla smörjmedel som reagerade med desinficeringsmedel. Genom att byta till NSF H1-kvalitets smörjmedel återställdes smidig drift, och kalibrering efter åtgärden uppnådde en flödesnoggrannhet på ±1,5 % under höghastighetsförpackningscykler.

Vanliga frågor

Vilka är de typiska komponenterna i en pneumatkisk reglerventil?

Pneumatiska reglerventiler består vanligtvis av pneumatiska ställdon, smarta positionerare och ventilkroppar tillverkade av slitstarka material som CF8M rostfritt stål.

Hur ofta bör pneumatkiska reglerventiler undersökas för underhåll?

Pneumatiska reglerventiler bör undersökas minst var tredje månad, med specifika uppgifter såsom smörjning av spindelagringar en gång i månaden, kalibrering av positionerare halvårsvis och genomförande av luftläckagetester årligen.

Vilka vanliga problem uppstår i pneumatkiska reglerventiler?

Vanliga problem med pneumatkontrollventiler inkluderar luftläckage, blockeringar och tryckfluktuationer, ofta orsakade av läckage eller en felaktig regulator eller försörjningsledningar.

Hur påverkar korrekt smörjning prestandan hos pneumatkontrollventiler?

Korrekt smörjning minskar direkt metallkontakt, vilket minimerar slitage och förhindrar att ventilen kilar, särskilt i utmanande miljöer som LNG-anläggningar.

Hur kan prediktiv underhållsstrategi förbättra tillförlitligheten hos pneumatkontrollventiler?

Prediktivt underhåll använder IoT-teknik för att övervaka ventileffekten i realtid och identifiera potentiella problem som stiction eller dröjsmål i responser innan de orsakar störningar.
