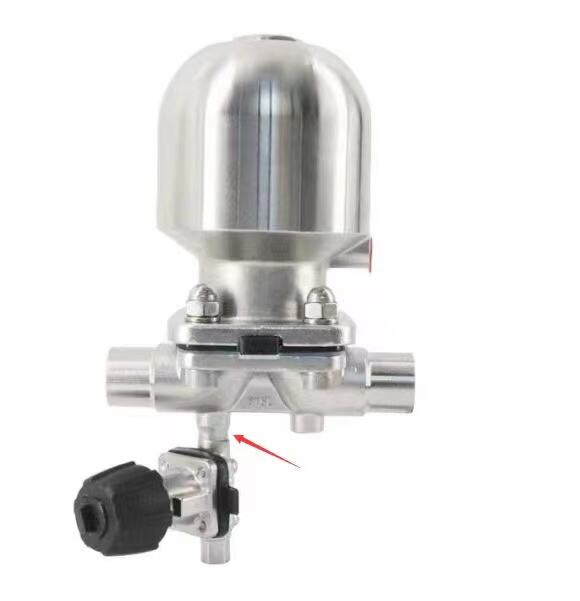

ক্ষয়কারী মাধ্যম পরিবহনের জন্য ডায়াফ্রাম ভাল্ভ উপাদান মিলিয়ে নেওয়া।

ডায়াফ্রাম ভাল্ভের ইলাস্টোমারগুলিতে রাসায়নিক প্রতিরোধ বলয়ের ব্যাপারে বোঝাপড়া

ফুলে ওঠা, নিষ্কাশন এবং জারণজনিত ক্ষয়: কেন EPDM, NBR এবং বিউটিল শক্তিশালী অ্যাসিড এবং হ্যালোজেনের মধ্যে ব্যর্থ হয়

মানক ইলাস্টোমার—ইথিলিন প্রোপিলিন ডায়েন মনোমার (EPDM), নাইট্রাইল বিউটাডিয়েন রাবার (NBR) এবং বিউটাইল রাবার—অ্যাগ্রেসিভ রাসায়নিক পরিবেশে ব্যবহারের জন্য প্রয়োজনীয় আণবিক স্থিতিশীলতা হারায়। এগুলি তিনটি পরস্পরসম্পর্কিত বিধি অনুসারে ক্ষয়প্রাপ্ত হয়: ফুলে ওঠা, নিষ্কাশন এবং জারণজনিত ক্ষয়। ফুলে ওঠা ঘটে যখন দ্রাবকগুলি পলিমার ম্যাট্রিক্সের মধ্যে প্রবেশ করে, যার ফলে আয়তন ২০–৪০% বৃদ্ধি পায় এবং সংকোচন সেট প্রতিরোধ ক্ষমতা ও সিল বল গুরুতরভাবে হ্রাস পায়। নিষ্কাশন প্লাস্টিসাইজার এবং কম আণবিক ওজনের যোজকগুলিকে দ্রবীভূত করে, যার ফলে কঠোরতা ৩৫% পর্যন্ত হ্রাস পায় (ASTM D471) এবং উপাদান ভঙ্গুর হয়ে ওঠে। জারণজনিত ক্ষয়—যা ক্লোরিন ডাই-অক্সাইড বা ঘনীভূত নাইট্রিক অ্যাসিডের মতো শক্তিশালী জারকের দ্বারা ঘটে—কার্বন ব্যাকবোন চেইনগুলিকে বিচ্ছিন্ন করে, যার ফলে আঁশের টান শক্তি ৫০% এর বেশি হ্রাস পায় এবং ফাটল বৃদ্ধির হার বৃদ্ধি পায়। এই বিধিগুলি একত্রিতভাবে ১০% এর বেশি ঘনত্বের হ্যালোজেন বা অ্যাসিডে দ্রুত কার্যকরী ব্যর্থতার দিকে নিয়ে যায়, যা প্রায়শই ইনস্টলেশনের কয়েক মাসের মধ্যে ডায়াফ্রাম ভাল্ভে লিকেজের কারণ হয়।

PTFE, FKM এবং FFKM: উচ্চ ঘনত্বের অ্যাসিড ও ক্ষারকের জন্য আণবিক স্থিতিশীলতার সুবিধা

ফ্লুওরিনযুক্ত পলিমার—পিটিএফই (পলিটেট্রাফ্লুওরোইথিলিন), এফকেএম (ফ্লুওরোকার্বন রাবার) এবং এফএফকেএম (পারফ্লুওরোইলাস্টোমার)—কার্বন–ফ্লুওরিন বন্ধনের শক্তি ও নিষ্ক্রিয়তার জন্য অসাধারণ প্রতিরোধ ক্ষমতা প্রদান করে, যার বিয়োজন শক্তি ৪৮৫ কেজে/মোল—যা সাধারণ সি–সি বন্ধনের (৩৪৭ কেজে/মোল) তুলনায় উল্লেখযোগ্যভাবে বেশি। এই আণবিক স্থিতিশীলতা অত্যন্ত ক্ষয়কারী পরিবেশে, যেমন ৯৮% সালফিউরিক অ্যাসিড এবং ৫০% সোডিয়াম হাইড্রোক্সাইডে, শৃঙ্খল-বিচ্ছেদ বিক্রিয়াকে প্রতিরোধ করে। পিটিএফই-এর অত্যন্ত স্ফটিকাকার গঠনের ফলে ৫,০০০ ঘণ্টা ডুবানোর পরও কোনো পরিমাপযোগ্য ফুলে ওঠা ঘটে না (এএসটিএম ডি৪৭১, ২০২৩ সংস্করণ)। এফএফকেএম সম্পূর্ণ পারফ্লুওরিনেশনের মাধ্যমে এই কার্যকারিতা আরও বৃদ্ধি করে, যা –২৯°সে-এ পর্যন্ত স্থিতিস্থাপকতা বজায় রাখে এবং এফকেএম-কে দ্রুত ক্ষয় করে এমন অ্যামিন ও জারকগুলির প্রতি প্রতিরোধ ক্ষমতা রাখে। ফলস্বরূপ, এফএফকেএম-ডায়াফ্রাম ভাল্ভগুলি ১৫০°সে তাপমাত্রায় ৯৫% এর বেশি সালফিউরিক অ্যাসিডে ১০,০০০ বার নমন চক্রের পরও ১% এর কম বিকৃতি সহ বিশ্বস্তভাবে কাজ করে—যা সিস্টেম-স্তরের অতুলনীয় টেকসইতা প্রদর্শন করে।

সিস্টেম-স্তরের উপাদান সামঞ্জস্যতা: ডায়াফ্রাম, সিট এবং ভাল্ভ বডির মিলিয়ে নেওয়া

লুকিয়ে থাকা ব্যর্থতার মোডগুলি এড়ানো: PTFE-লাইনড সিট এবং ইলাস্টোমারিক ডায়াফ্রামের মধ্যে তাপীয় প্রসারণ অসামঞ্জস্য এবং কম্প্রেশন সেট

PTFE-লাইনড সিট এবং ইলাস্টোমেরিক ডায়াফ্রামের মধ্যে উপাদান অসামঞ্জস্যতা সূক্ষ্ম কিন্তু গুরুত্বপূর্ণ ব্যর্থতার মোডগুলি সৃষ্টি করে—যা প্রমিত রাসায়নিক সামঞ্জস্যতা চার্টগুলিতে ধরা পড়ে না। PTFE-এর তাপীয় প্রসারণ গুণাঙ্ক FKM-এর তুলনায় প্রায় ১০ গুণ বেশি (০.১১% বনাম ০.০১% প্রতি °C), ফলে তাপীয় চক্রীয় প্রক্রিয়ার সময় ধীরে ধীরে সিটের বিকৃতি ঘটে। ±৩০°C পরিবর্তনযুক্ত প্রক্রিয়াগুলিতে—যা বিশেষভাবে স্টেরিলাইজেশন বা ব্যাচ ক্লিনিং-এ সাধারণ—এই অসামঞ্জস্যতা মাইক্রো-লিক পাথ এবং ডায়াফ্রামের উপর অসম লোড বণ্টন সৃষ্টি করে। একইসাথে, ইলাস্টোমারগুলি কম্প্রেশন সেট অর্জন করে: দীর্ঘস্থায়ী সংকোচন চাপের অধীনে স্থায়ী বিকৃতি ঘটে। ৮০°C তাপমাত্রায় NBR ডায়াফ্রামগুলি মাত্র ১,০০০ চক্র পরে তাদের সিলিং বলের প্রায় ৪০% হারায়। কার্যকর প্রতিরোধ ব্যবস্থার মধ্যে রয়েছে ইনস্টলেশনের পরে পোস্ট-ইনস্টলেশন বৃদ্ধি কমানোর জন্য প্রি-শ্রাঙ্ক করা PTFE উপাদান ব্যবহার করা, প্রাথমিক ইলাস্টোমার সংকোচনকে ≤২৫% এর মধ্যে সীমিত রাখা এবং FFKM ডায়াফ্রাম নির্দিষ্ট করা—যা ১৫০°C তাপমাত্রায়ও <১৫% কম্প্রেশন সেট ধরে রাখতে যাচাই করা হয়েছে।

উপকরণ জোড়া করার সেরা অনুশীলন — যেমন, ক্লোরিন ডাই-অক্সাইড সেবার জন্য PVDF বডি + FFKM ডায়াফ্রাম + PTFE সিট

অপটিমাল ডায়াফ্রাম ভাল্ভ পারফরম্যান্স রাসায়নিক প্রতিরোধের সঙ্গে যান্ত্রিক সামঞ্জস্যতা একত্রিত করে অর্জিত হয়—উপকরণগুলি পৃথকভাবে নির্বাচন করে নয়। ক্লোরিন ডাই-অক্সাইড সেবার জন্য (pH ৪–১০, ৫০°C), নিম্নলিখিত উপকরণ জোড়াটি ক্ষেত্রে প্রমাণিত বিশ্বস্ততা প্রদান করে:

এই কনফিগারেশনটি উপাদানগুলির মধ্যে পার্থক্যমূলক তাপীয় প্রসারণের ১২০% পর্যন্ত সহন করতে পারে যাতে সীল অখণ্ডতা বজায় থাকে—এবং ধাতব অ্যাসেম্বলিগুলিতে সহজাত গ্যালভানিক পথগুলি দূর করে। ব্লিচ প্রক্রিয়াকরণ কারখানাগুলি থেকে প্রাপ্ত ক্ষেত্র ডেটা দেখায় যে, অসামঞ্জস্যপূর্ণ কনফিগারেশনগুলির তুলনায় গড় ব্যর্থতার মধ্যবর্তী সময় (MTBF) ৭ গুণ বৃদ্ধি পেয়েছে।

বাস্তব-জগতের যাচাইকরণ: সামঞ্জস্যপূর্ণতা ডেটা ব্যাখ্যা করা এবং গ্যালভানিক ও ক্রিভিস ঝুঁকি কমানো

চার্টের বাইরে: কেন ASTM D471 ডুবানো পরীক্ষাগুলি ডায়াফ্রাম ভাল্ভগুলিতে গতিশীল প্রবাহ বা চক্রীয় চাপের প্রভাব ধরতে পারে না

ASTM D471 ডুবানো পরীক্ষা অত্যাবশ্যক প্রাথমিক তথ্য প্রদান করে—কিন্তু এটি ডায়াফ্রাম ভাল্ভগুলির কার্যক্রমের সময় যে গতিশীল চাপের সম্মুখীন হয়, তা পুনরুৎপাদন করে না। স্থির ডুবানো পরীক্ষা তরল শিয়ার বল, মাইক্রো-ক্যাভিটেশন এবং চাপ-প্ররোচিত নমনশীলতা উপেক্ষা করে, যা ল্যাবরেটরি পরীক্ষায় ভবিষ্যদ্বাণী করা হওয়ার চেয়ে অনেক বেশি দ্রুত ক্ষয়সাধন ঘটায়। ডায়াফ্রামের পুনরাবৃত্ত নমন পলিমারটিকে যান্ত্রিকভাবে ক্লান্ত করে এবং অবিরাম ভাবে ক্ষয়কারী মাধ্যমের সংস্পর্শে নতুন, অপ্রতিক্রিয়াশীল পৃষ্ঠকে উন্মুক্ত করে—এটি একটি সহযোগিতামূলক প্রভাব যা বিকার পরীক্ষায় অনুপস্থিত। ২০২৩ সালের একটি ফ্লুইড সিলিং অ্যাসোসিয়েশন গবেষণায় দেখা গেছে যে, ৯৬% সালফিউরিক অ্যাসিডে স্থির ডুবানো পরীক্ষায় <১% আয়তন পরিবর্তন দেখানো PTFE ডায়াফ্রামগুলি বাস্তবসম্মত ১৫ psi চাপ চক্রীয় পরীক্ষায় ৩০০% দ্রুত ফাটল তৈরি করে। সুতরাং, প্রকৌশলীদের সামঞ্জস্য চার্টের পাশাপাশি গতিশীল যাচাইকরণ করতে হবে—যেখানে প্রকৃত প্রবাহ বেগ, চাপ চক্রের কম্পাঙ্ক, তাপমাত্রা বৃদ্ধির হার এবং কাজের চক্র পুনরুৎপাদন করা হয়—যাতে ক্ষেত্রে অকাল ব্যর্থতা এড়ানো যায়।

গ্যালভানিক করোশন কেস স্টাডি: PVDF-HFP বডিতে স্টেইনলেস স্টিল ৩১৬ হার্ডওয়্যার — যখন 'অ-ধাতব' সম্পূর্ণরূপে বিচ্ছিন্ন নয়

“অ-ধাতব” ভাল্ভ বডির ধরন কর্তৃক ক্ষয়ক্ষতির ঝুঁকি সম্পূর্ণরূপে দূর হয়ে যায়—এই ধারণাটি বিপজ্জনকভাবে অসম্পূর্ণ, বিশেষত যখন পরিবাহী পলিমার ভেরিয়েন্টগুলি জড়িত থাকে। ক্লোরিন ডাই-অক্সাইড সিস্টেমে, কার্বন-পূর্ণ PVDF-HFP বডি (যা যান্ত্রিক শক্তি বৃদ্ধির জন্য ব্যবহৃত হয়) বৈদ্যুতিক পরিবাহিতা প্রদর্শন করে (~১০³ S/cm), যা সীলগুলি ভেদ করে সূক্ষ্ম তড়িৎবিশ্লেষ্য পদার্থের উপস্থিতিতে স্টেইনলেস স্টিল ৩১৬ ফাস্টেনারগুলির সঙ্গে ইলেকট্রন স্থানান্তরকে সক্ষম করে। এটি একটি গ্যালভানিক জোড় গঠন করে, যেখানে ৩১৬ SS অ্যানোড হিসেবে কাজ করে এবং তার দ্রবীভবন ত্বরান্বিত করে। ছয়টি ফার্মাসিউটিক্যাল সুবিধার ক্ষেত্রে পরিচালিত অডিটে দেখা গেছে যে, বোল্ট ব্যর্থতা ১৮ মাসের মধ্যেই ঘটে—যদিও উপকরণ নির্বাচন চার্টগুলিতে উভয় উপাদানকে “সামঞ্জস্যপূর্ণ” হিসেবে তালিকাভুক্ত করা হয়েছিল। ম্যাটেরিয়ালস পারফরম্যান্স ইনস্টিটিউট (২০২২) এই যান্ত্রিক প্রক্রিয়াটি নিশ্চিত করেছে এবং সম্পূর্ণ বিচ্ছিন্ন ধাতব সিস্টেমের তুলনায় অ্যানোডিক দ্রবীভবন হারে ২৭ গুণ বৃদ্ধি রিপোর্ট করেছে। প্রমাণিত প্রতিরোধ কৌশলগুলির মধ্যে রয়েছে পরিবাহী PVDF-HFP-এর পরিবর্তে অপরিবাহী PTFE লাইনার ব্যবহার করা—অথবা ডাই-ইলেকট্রিক বিচ্ছিন্নতা কিট (যেমন: অ-পরিবাহী ওয়াশার, স্লিভ এবং কোটিং) স্থাপন করা, যা নিয়ন্ত্রিত কারখানা পরীক্ষায় গ্যালভানিক ব্যর্থতা ৯৪% পর্যন্ত হ্রাস করেছে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

কেন ইপিডিএম, এনবিআর এবং বিউটাইলের মতো স্ট্যান্ডার্ড ইলাস্টোমারগুলি শক্তিশালী অ্যাসিড এবং হ্যালোজেনের মধ্যে ব্যর্থ হয়?

স্ট্যান্ডার্ড ইলাস্টোমারগুলি ফুলে ওঠা, নিষ্কাশন এবং জারণজনিত ক্ষয়ের কারণে ব্যর্থ হয়। এই প্রক্রিয়াগুলি উপাদানের গাঠনিক অখণ্ডতা ক্ষুণ্ণ করে, যা অত্যন্ত ক্ষয়কারী পরিবেশে দ্রুত কার্যকরী ব্যর্থতার দিকে পরিচালিত করে।

পিটিএফই, এফকেএম এবং এফএফকেএম-এর মতো ফ্লুওরিনযুক্ত পলিমারগুলি কীভাবে উৎকৃষ্ট রাসায়নিক প্রতিরোধ প্রদান করে?

ফ্লুওরিনযুক্ত পলিমারগুলিতে শক্তিশালী কার্বন-ফ্লুওরিন বন্ধন থাকে, যা আক্রমণাত্মক রাসায়নিক পদার্থের মধ্যে শৃঙ্খল-বিচ্ছেদ এবং ক্ষয়ের বিরুদ্ধে প্রতিরোধ করে। এগুলি চরম পরিস্থিতিতেও অসাধারণ স্থায়িত্ব এবং স্থিতিশীলতা প্রদর্শন করে।

ক্লোরিন ডাইঅক্সাইড সেবায় ব্যবহৃত ডায়াফ্রাম ভাল্ভের জন্য সর্বোত্তম উপাদান জোড়াগুলি কী কী?

প্রমাণিত একটি সংমিশ্রণ হল পিভিডিএফ বডি, এফএফকেএম ডায়াফ্রাম এবং পিটিএফই সিট। এই জোড়াটি রাসায়নিক প্রতিরোধ, যান্ত্রিক সামঞ্জস্য এবং চ্যালেঞ্জিং পরিস্থিতিতে টিকে থাকার ক্ষমতা নিশ্চিত করে।

কেন সাধারণ এএসটিএম ডি৪৭১ ডুবানোর পরীক্ষাগুলি ডায়াফ্রাম ভাল্ভের উপর বাস্তব জগতের চাপগুলি ধরতে পারে না?

ASTM D471 পরীক্ষাগুলি তরল শিয়ার বল, চাপ চক্রীকরণ এবং তাপীয় পরিবর্তনের মতো গতিশীল উপাদানগুলিকে উপেক্ষা করে, যা কার্যকরী পরিবেশে ত্বরিত ক্ষয়সাধনের জন্য অবদান রাখে।

ডায়াফ্রাম ভাল্ভ অ্যাসেম্বলিতে গ্যালভানিক কর্জন কীভাবে প্রতিরোধ করা যায়?

গ্যালভানিক কর্জন কমানোর জন্য আপনি পিটিফিই (PTFE) লাইনারের মতো বিদ্যুৎ বিচ্ছেদকারী উপকরণ ব্যবহার করতে পারেন অথবা ধাতব উপাদান ও পরিবাহী পলিমারগুলির মধ্যে ইলেকট্রন স্থানান্তরের পথগুলি বিলুপ্ত করার জন্য ডাই-ইলেকট্রিক বিচ্ছেদ কিট ইনস্টল করতে পারেন।
