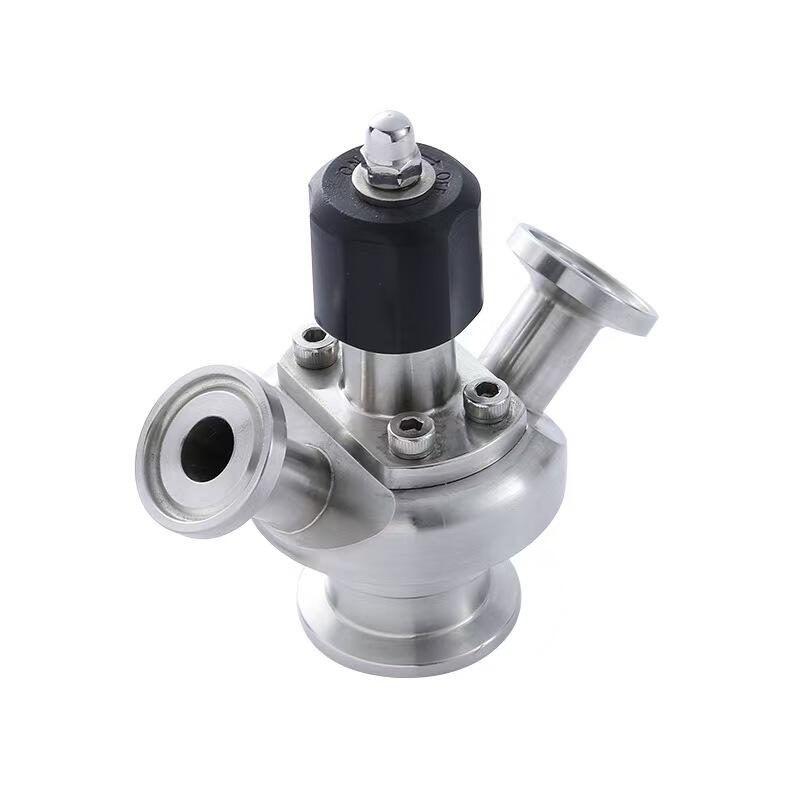

Vannes d'échantillonnage hygiéniques pour les secteurs alimentaire et pharmaceutique

Principes fondamentaux de conception hygiénique des vannes d'échantillonnage

Élimination des refuges microbiens : géométrie sans joint et évacuation complète

La conception des vannes d'échantillonnage doit éliminer les joints — ces micro-environnements où les agents pathogènes tels que Listeria et Salmonelle persistent. Les recherches de l'EHEDG confirment que les interstices inférieurs à 0,2 mm retiennent des résidus de produit et deviennent des réservoirs bactériens, favorisant ainsi la formation de biofilms. Les vannes hygiéniques atténuent ce risque grâce à trois caractéristiques indispensables :

• Surfaces internes continues, étanches par soudure (aucun raccord fileté)
• Pente minimale de 3° vers le bas pour assurer un écoulement gravitaire
• Géométrie de chambre hémi-sphérique empêchant la stagnation des fluides

Ces choix intégrés de conception réduisent le risque de contamination de 87 % par rapport aux vannes filetées conventionnelles. La vidange complète est particulièrement critique dans les applications à haut risque — notamment les préparations pour nourrissons, les produits biologiques et les médicaments injectables — où même des résidus infimes peuvent compromettre la stérilité ou déclencher des mesures réglementaires.

L’intégrité de la surface est essentielle : finition Ra ≤ 0,8 µm et son incidence sur la résistance aux biofilms

La rugosité de surface (Ra) constitue un facteur déterminant dans l’adhésion microbienne. Une finition Ra ≤ 0,8 µm — obtenue par électropolissage de l’acier inoxydable 316L — crée une surface quasi miroir où la formation de biofilms chute de façon exponentielle : des études montrent une accumulation de biofilms réduite de 99 % par rapport aux surfaces présentant une rugosité Ra de 3,2 µm. Cette intégrité ultra-lisse :

• Élimine les niches microscopiques propices à la colonisation par les pathogènes
• Réduit l’adhésion des protéines de 73 %, selon les recherches de 2023 de l’Institut des technologues alimentaires (IFT)
• Garantit un contact complet et uniforme avec les produits chimiques de nettoyage en place (CIP) et les stérilisants

L’électropolissage de l’acier inoxydable 316L assure à la fois cette précision de surface et une résistance à la corrosion à long terme, ce qui en fait la référence sectorielle pour les composants d’échantillonnage hygiénique.

Sélection des matériaux et conformité réglementaire des robinets d’échantillonnage

Métaux et élastomères passés au crible : traçabilité de l’acier inoxydable AISI 316L et conformité aux normes FDA/USP Classe VI

L’intégrité des matériaux commence par l’acier inoxydable certifié AISI 316L : sa teneur faible en carbone (< 0,03 %) et ses niveaux contrôlés de soufre (< 150 ppm) empêchent la corrosion intergranulaire lors des cycles répétés de nettoyage en place (CIP) et de stérilisation en place (SIP), ainsi que lors de l’exposition à des milieux acides ou caustiques. Une traçabilité complète — des certificats de laminage aux numéros de lot — est essentielle pour être prêt aux audits et valider la conformité réglementaire.

Lorsqu’il s’agit de pièces élastomères destinées à des applications en contact avec des denrées alimentaires, la conformité aux normes FDA 21 CFR 177.2600 et USP Classe VI est une exigence impérative pour la plupart des fabricants. Ces certifications garantissent essentiellement l’absence de tout résidu après des essais rigoureux impliquant de l’éthanol, une exposition à l’hexane et des niveaux de pH extrêmes. Que signifie cela ? Aucune substance nocive ne peut migrer vers les produits par un phénomène de lixiviation. En effet, en 2023, un transformateur laitier a connu de graves problèmes liés à la migration de silicone provenant de ses joints, jusqu’à ce qu’il passe à des matériaux conformes à la norme USP Classe VI. Ce changement a mis fin immédiate à ce problème et évité ce qui aurait autrement entraîné un rappel massif de produits.

Cadres de certification : EHEDG, normes sanitaires 3-A et alignement BPE

Lorsqu’il s’agit de démontrer les performances hygiéniques, les certifications tierces offrent un élément concret et exécutoire. Prenons par exemple la norme EHEDG Type EL-A Classe I : celle-ci exige des finitions de surface ne dépassant pas 0,8 micromètre de rugosité ainsi que des soudures n’offrant aucun recoin caché où les bactéries pourraient se loger. Des essais réels menés l’année dernière dans le cadre d’une étude sur la contamination montrent que ces spécifications permettent effectivement de réduire d’environ 92 % les risques de formation de biofilms dans les environnements pharmaceutiques. Les normes sanitaires 3-A adoptent une autre approche, en imposant des rayons internes d’au moins 6,4 mm afin que les liquides s’écoulent totalement, sans accumulation de résidus. Par ailleurs, un alignement conforme à la norme ASME BPE garantit l’intégrité des soudures orbitales, même lorsque les pics de pression atteignent 10 bar en cours d’exploitation. Les installations qui respectent l’ensemble de ces trois systèmes de certification constatent généralement environ 40 % moins de problèmes liés à la stérilité lors des audits de la FDA. Ces chiffres nous révèlent un point essentiel : lorsque différentes normes sont appliquées de façon complémentaire, elles permettent d’obtenir des améliorations concrètes de la propreté des installations, jour après jour.

Compatibilité CIP/SIP : garantir la stérilité et la fiabilité du fonctionnement des robinets d’échantillonnage

Résistance thermique et à la pression : performances validées de –6 °C à 230 °C et jusqu’à 10 bar

Les robinets d'échantillonnage conçus pour des applications hygiéniques doivent résister à toutes sortes d'extrêmes thermiques et à des contraintes mécaniques inhérentes aux environnements de traitement modernes. Ces robinets doivent fonctionner de façon fiable, depuis aussi bas que -6 °C lorsqu'ils sont stockés de façon cryogénique jusqu'à environ 230 °C pendant les procédés de stérilisation à la vapeur. Ils doivent également conserver leur intégrité structurelle à des pressions atteignant 10 bar, afin d'éviter tout risque de fuite durant les cycles rapides de nettoyage, appelés CIP. La capacité à résister à des changements brusques de température et à maintenir l'étanchéité des joints après de nombreux cycles d'utilisation revêt une grande importance dans les opérations réelles. Selon des données récentes issues du Rapport sur la conformité pharmaceutique 2024, près de la moitié (environ 47 %) des problèmes de contamination dans les installations pharmaceutiques trouvent en réalité leur origine dans la défaillance de matériaux incapables de supporter ces exigences thermiques sur le long terme.

Flexibilité de la commande : manuelle, pneumatique et avec retour de position hygiénique pour les prélèvements critiques

Obtenir un fonctionnement fiable dépend réellement de la disponibilité d’options d’actionnement flexibles. Pour les échantillons occasionnels qui ne présentent pas de risque important, des poignées manuelles simples conviennent tout à fait. Lorsqu’il s’agit de s’intégrer à des procédés de nettoyage automatisés tels que le CIP ou le SIP, les systèmes pneumatiques sont la solution privilégiée. Et n’oublions pas ces capteurs propres et sans contact qui vérifient si un élément est correctement fermé, sans compromettre les normes de stérilité actuelles. Ils contribuent effectivement au respect des strictes réglementations de la FDA relatives à l’intégrité des données, telles que définies dans la partie 11 de leur code. Dans l’ensemble, ce mélange de modes d’actionnement réduit le travail manuel d’environ 70 %, selon les derniers résultats comparatifs publiés dans le rapport « Aseptic Operations Report » de 2023, ce qui signifie moins de risques de contamination dans les environnements où tout doit rester extrêmement propre.

Validation dans des conditions réelles : résultats de performance des robinets d’échantillonnage hygiéniques

Les fabricants qui installent des robinets d’échantillonnage conformes aux normes EHEDG et 3A constatent généralement environ 45 % moins de problèmes de contamination. Cette amélioration s’explique par les caractéristiques de conception de ces robinets : l’absence de recoins cachés où les bactéries pourraient se loger, ainsi que des surfaces polies à une rugosité inférieure à 0,8 micron. Lorsque les installations passent à des systèmes de nettoyage automatisés compatibles avec les protocoles CIP et SIP, un autre phénomène est également observé : les erreurs humaines diminuent fortement, ce qui entraîne moins de lots rejetés en raison de problèmes de qualité. Les équipes de maintenance interviennent également moins fréquemment, car les équipements conservent leur bon état plus longtemps entre deux opérations d’entretien. Pour ceux qui utilisent des matériaux certifiés, tels que l’acier inoxydable AISI 316L, un autre avantage mérite d’être mentionné : ces robinets conservent leur forme et leur finition intactes même après des milliers de cycles de stérilisation. Selon des données récentes du secteur issues d’études sur l’efficacité des procédés, cette durabilité se traduit par environ 15 % d’économies sur les coûts globaux, considérés sur la durée de vie totale du robinet.

FAQ

Quels sont les principes fondamentaux de la conception hygiénique des robinets d’échantillonnage ?

Les principes fondamentaux comprennent l’élimination des recoins et l’assurance d’une vidange complète, le maintien d’une finition de surface de Ra ≤ 0,8 µm et l’utilisation de surfaces internes continues, étanches par soudure.

En quoi l’intégrité de la surface influence-t-elle l’efficacité des robinets d’échantillonnage ?

L’intégrité de la surface est cruciale, car une surface plus lisse (par exemple, Ra ≤ 0,8 µm) réduit l’adhésion microbienne et la formation de biofilms, améliorant ainsi la propreté globale et l’efficacité du robinet.

Pourquoi la sélection des matériaux est-elle importante pour les robinets d’échantillonnage ?

Une sélection appropriée des matériaux, telle que l’acier inoxydable AISI 316L, est essentielle pour prévenir la corrosion et garantir la conformité aux réglementations telles que celles de la FDA et de la norme USP Classe VI, assurant ainsi une protection contre la contamination.

Quel rôle jouent les certifications telles que EHEDG et les normes sanitaires 3-A ?

Ces certifications permettent de garantir que les robinets d’échantillonnage répondent à des normes hygiéniques strictes, réduisant ainsi les risques de contamination et facilitant la conformité réglementaire.

Comment les robinets d’échantillonnage soutiennent-ils les procédés CIP/SIP ?

Les robinets d’échantillonnage sont conçus pour résister aux contraintes thermiques et mécaniques des procédés CIP/SIP, garantissant ainsi la stérilisation et la fiabilité sans fuites ni défaillances.
