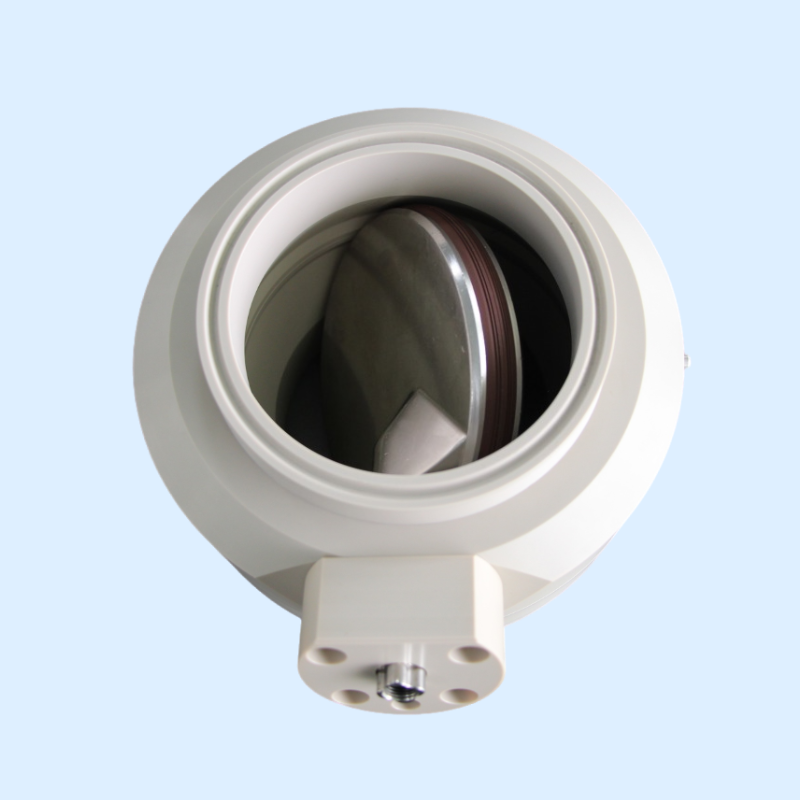

Installation et fonctionnement des vannes papillon séparables

Installation des vannes papillon séparées : alignement précis et étanchéité

Alignement des brides et séquence de serrage des boulons pour une étanchéité sans fuite

Bien aligner les brides est essentiel pour éviter les fuites induites par des contraintes mécaniques sur les vannes papillon à double corps. Tout d’abord, assurez-vous que les surfaces des brides de la canalisation soient parfaitement propres : éliminez toute saleté, toute couche de calamine et tout résidu d’ancien joint qui pourrait encore subsister. La moindre trace de saleté ou de crasse compromettrait totalement l’étanchéité. Lorsqu’il s’agit d’aligner les brides de la vanne avec le reste du réseau de tuyauterie, ne vous fiez pas uniquement à l’œil nu. La plupart des professionnels utilisent soit des outils d’alignement laser, soit des règles droites classiques. Vérifiez également le parallélisme : l’écart entre les brides doit impérativement rester inférieur à 0,5 mm. N’oubliez pas non plus de veiller à ce que les axes des orifices (bores) soient parfaitement centrés. Une attention accrue à ce stade contribue grandement à garantir une étanchéité durable.

Appliquez un serrage des boulons selon un schéma en croix, en trois étapes progressives :

• Premier passage à 30 % du couple spécifié par le fabricant
• Second serrage à 70 % du couple
• Serrage final à 100 % du couple, conformément aux spécifications certifiées de couple de la vanne

Cette approche en étapes garantit une compression uniforme du joint, réduit au minimum la déformation des brides et préserve la géométrie du siège. Les données terrain de PEMA (2023) confirment que le respect d’une séquence correcte permet de réduire de 68 % les fuites par rapport aux méthodes de serrage radiales ou aléatoires.

Vérification du jeu de balancement du disque et serrage des boulons selon le couple spécifique

Avant le serrage final, vérifiez le jeu de balancement du disque en faisant tourner manuellement la vanne sur toute sa course de 0° à 90°. Utilisez des jauges de profondeur étalonnées pour confirmer un écart radial constant de 1 à 3 mm entre le bord du disque et le corps — essentiel pour compenser la dilatation thermique et éviter tout coincement.

Utilisez systématiquement des clés dynamométriques traçables et étalonnées, et respectez strictement les valeurs de couple spécifiques à chaque type de vanne :

Un couple de serrage excessif risque de déformer la bague de siège et de désaligner la tige ; un couple de serrage insuffisant favorise un desserrage induit par les vibrations et une fatigue cyclique. Après l’installation, effectuez un essai de balancement thermique — en faisant fonctionner la vanne sur toute sa plage de températures prévue — afin de valider un mouvement libre du disque dans des conditions réelles.

Orientation tenant compte du débit et optimisation des performances

Sens d’écoulement et orientation de fermeture du disque : incidence sur les performances et la gestion des impuretés

Lors de l'installation de vannes papillon à double corps, il est important de les positionner de manière à ce qu'elles se ferment contre le sens d'écoulement. Ce montage fonctionne en fait avec le système plutôt que contre lui, car la pression du fluide contribue à pousser la vanne pour qu'elle se ferme plus étroitement. Pourquoi cet agencement est-il si efficace ? L'augmentation de la pression améliore l'étanchéité lors de la fermeture, ce qui se traduit par de meilleures performances d'arrêt complet. En outre, les particules sont entraînées par le flux au lieu de se déposer sur le siège de la vanne, créant ainsi, avec le temps, un effet d'autonettoyage. Des données terrain issues de plusieurs années d'exploitation montrent que les installations respectant cette orientation réduisent les besoins imprévus de maintenance d'environ 30 %, conformément aux recommandations figurant dans l'annexe F de la norme ASME B16.34. Les installations appliquant cette pratique connaissent généralement moins d'arrêts pour réparation et bénéficient d'une durée de vie plus longue des équipements entre deux interventions.

Dans le sens avec de l'écoulement piège les matières solides en suspension à l'interface disque-siège, accélérant l'usure abrasive et augmentant progressivement la probabilité de fuites.

Pour optimiser davantage les performances :

• Placer les vannes à au moins cinq diamètres de tuyau en aval des coudes, des raccords en T ou des pompes afin d'éviter un écoulement turbulent à l'entrée
• Monter les vannes horizontalement dans la mesure du possible afin d'empêcher le dépôt gravitationnel de débris dans la cavité du corps de la vanne
• Éviter les changements de niveau immédiatement en amont, qui favorisent le dépôt de sédiments

Ces pratiques tenant compte de l'écoulement prolongent collectivement la durée de vie utile jusqu'à 20 % et réduisent les pertes d'énergie du système liées à la résistance à l'écoulement.

Mise en service opérationnelle et intégration de l'actionneur pour un contrôle fiable

Vérification du mouvement du disque de vanne et réglage des butées de course de l'actionneur

La mise en service commence par la vérification mécanique : faites pivoter manuellement le disque de 0° à 90° afin de confirmer un déplacement fluide et sans obstacle. Ensuite, intégrez l’actionneur et calibrez précisément les butées de course — celles-ci limitent la surrotation qui sollicite excessivement les sièges élastomères et déforme l’alignement du disque.

Les actionneurs hydrauliques et pneumatiques nécessitent des réglages de butées spécifiques en couple et en position (par exemple, 45 N·m ±5 % pour les modèles de taille moyenne), tandis que les actionneurs intelligents modernes dotés d’interfaces HMI permettent un contrôle angulaire inférieur au degré (±0,5°). Selon les rapports de mise en service de l’Association des fabricants de vannes (VMA), une calibration précise des butées réduit de 37 % les pannes mécaniques lors des séquences de démarrage.

Protocoles d’inspection des fuites lors des essais initiaux sous pression

Valider l'intégrité du joint à l'aide d'un protocole d'essai de pression en deux étapes conforme aux normes ASME B16.104 et ANSI/FCI 91-1 :

• Essai hydrostatique : Appliquer une pression maximale admissible en service (MAWP) de 1,5 fois la pression pendant 30 minutes. Inspecter les joints de bride, les joints de tige et les soudures du corps à l’aide de détecteurs ultrasonores de fuites. Documenter toute suée dépassant 2 gouttes/minute comme non conforme.
• Essai pneumatique (obligatoire pour les services gaz/vapeur) : Réaliser à 1,1 fois la MAWP. Surveiller les fuites à écoulement turbulent à l’aide de capteurs d’émission acoustique et enregistrer la décroissance de pression corrigée en température ; toute déviation supérieure à 0,5 % sur 15 minutes indique une étanchéité compromise.

Le respect de cette méthodologie d’essai hiérarchisée réduit de 63 % les fuites après mise en service par rapport à une vérification visuelle uniquement ou à une vérification en une seule étape.

Éviter les erreurs courantes lors de l’installation des vannes papillon à disque séparé

Blocage du disque dû à un mauvais alignement et techniques correctives sur site

Lorsqu’il s’agit de problèmes de liaison du disque sur le terrain, le désalignement de la bride figure en tête de la liste des causes. Selon les données PEMA de 2023, ce problème représente environ 20 % de toutes les défaillances opérationnelles. Que se passe-t-il lorsque la liaison se produit ? Elle empêche essentiellement une action correcte et accélère l’usure des composants tels que les sièges et les tiges. Pour éviter ces désagréments, la précision est primordiale : assurez-vous que les brides sont parallèles à environ un demi-millimètre près avant de commencer à fixer l’ensemble avec les boulons. Ensuite, suivez scrupuleusement la procédure standard de serrage étape par étape : appliquez d’abord 25 % du couple, puis passez à 50 %, pour atteindre enfin le couple nominal à 100 %. N’oubliez pas de vérifier, après chaque étape de serrage, si le disque tourne encore librement. De tels détails peuvent faire une grande différence pour éviter des réparations coûteuses à l’avenir.

Lorsqu’un désalignement est détecté après l’installation, appliquez ces techniques de correction éprouvées :

1. Desserrez tous les boulons et insérez des cales en acier inoxydable entre les brides pour rétablir le parallélisme
2. Utilisez des comparateurs montés sur l'arbre du disque pour mesurer la concentricité radiale pendant une rotation partielle
3. Re-serrez progressivement les boulons tout en surveillant le frottement du disque à l'aide d'un tournevis dynamométrique numérique

Dans les cas graves (déviation de bride > 2 mm), un léger meulage correctif peut être tenté, mais le remplacement est fortement recommandé afin de préserver l'intégrité structurelle et étanche. La validation finale exige un essai de pression pour confirmer que les taux de fuite restent inférieurs à 0,1 % de la capacité nominale dans des conditions de fonctionnement complètes.

FAQ

• Pourquoi l’alignement des brides est-il important lors de l’installation d’une vanne papillon à brides séparées ?
  Un alignement correct des brides empêche les fuites induites par contrainte en garantissant le parallélisme des surfaces d’étanchéité, ce qui réduit au minimum le risque de fuites.
• Quelle est la séquence de serrage recommandée pour les boulons d’une vanne papillon à brides séparées ?
  Une séquence de serrage en croix progressive est recommandée : 30 % du couple pour le premier passage, 70 % pour le deuxième passage et 100 % pour le passage final, conformément aux spécifications certifiées de couple.
• Comment vérifiez-vous le jeu de balancement du disque ?
  Faites tourner manuellement le disque de la vanne sur toute sa course (0°–90°) et utilisez des jauges de profondeur étalonnées pour mesurer l’écart radial entre le bord du disque et le corps de la vanne.
• Pourquoi les vannes papillon à corps divisé doivent-elles être installées de façon à se fermer contre le sens d’écoulement ?
  La fermeture contre le sens d’écoulement améliore l’étanchéité, car la pression du fluide contribue à refermer plus étroitement la vanne, ce qui renforce ses performances d’arrêt complet et réduit les besoins en maintenance.
• Quelles sont les causes courantes du coincement du disque dans les vannes papillon à corps divisé ?
  Un désalignement des brides constitue une cause fréquente de coincement du disque, entraînant une actionnement défectueux et une usure accélérée des composants de la vanne.
