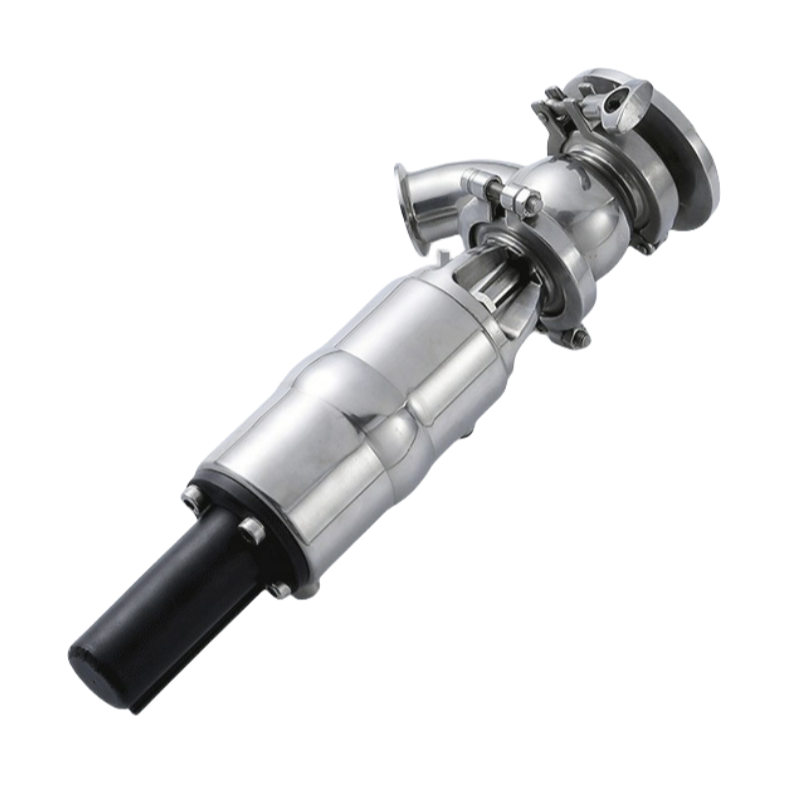

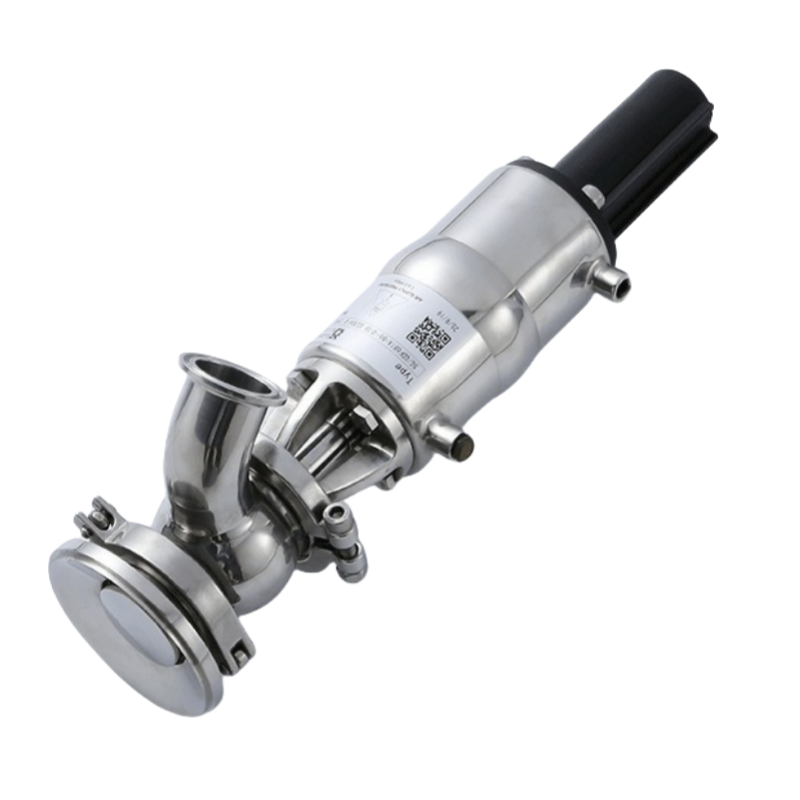

valvola għall-fond ta' tanq
Il-valv tal-Bott x-GD3 huwa valv ta' post a.performanza ughjiena, dizginnjata għall-istessjarja fid-darba fid-industrijiet ta' proċessing sanitari. Bla struttura kompatta, parti movimentati minimi u sigill metalu-għal-metal, tigwaranti duriżbili eċċeċionali, manutenzjoni ħafna, u pulizja massima. Disponibbli f'due konfigurazzjonijiet: konnessjoni biżżejjeda (GD3-T) u miż-żokk (GD3-F), il-valv appoġġja installazzjoni flieksti ta' 360° u fluss sena dead-legs, fattandu jiġi perfett għall-applikazzjonijiet fil-farmakija, l-isfar tal-leħaben, is-sorbet u it-tifel operazzjonijiet. Kompatibbli kumpletament CIP/SIP u dizginnjat biex jimgħibu standardi strett ta' ughjenza, il-valv GD3 huwa scelta fid-dista per is-sistemi moderni ta' proċess ughjeni.
- Ġenerali
- Prodotti Rrakkomandati
Deskrizzjoni dettaljata
Valvola GD3 serji – Effiċjenza Għoliema, Valvola Pneumatika Sanitara
Il-Valvola GD3 tal-Bott xorta hija valvola effiċjenti, pneumatikament operata, deġignata għall-applikazzjonijiet sanitari kritiki li jirrequgħu draġġatura u naqsa fid-dinja reliabili fl-base tal-tankijiet proċess. Bażjat fuq piattaforma solitari provata, din il-valvola tiftixxi disegn kompatt, inklużiv spazju, u bi parti movimentati minimi, tagħtiċ reliabilità eksepciunal, manutenzjoni ħsira, u viża operattiva twila.
Huwa ideali għall-industrijiet sanitari jkemm, kif iksempliċi, l-isqifa tal-birra, l-ġnien, il-proċessing tal-bidliet, u t-manufattura farmaceutika, fejn l-operazzjoni sanitari u s-saħħa tal-isservizz jagħmlu xiessenzjali. Magħmul remotament billi jippermezz ta' aria mkompressa, is-silva GD3 ikonsisti minn unità ta' silva u flangha tal-bottum tal-tank. Biex jagħmlu l-aħjarja tal-seal aktar twila u minimizzaw l-iskernija, id-deprezzjoni tal-seal tigħdab billi metalettajrja preciża.
Disponibbli fitt-TRAĠI Konfigurazzjonijiet:
Tip GD3-T – Connessioni bil-Klamp
Il-versjoni GD3-T tiftixxi konnezzjoni tal-kland bejn is-silva u r-flangha tal-tank. Bħala li tikxux ir-riċettivament, is-silva tiegħek tista' tirrotta f’ kull pozizzjoni, imbagħad tagħmel allineament fl-inkljużi u ċkoll iż-żgħar aċċess għall-isservizz. Ir-flangha tal-tank hija direttament miżwara fuq it-tank, siguranti seal sanitari u mingħajr-leak.
Tip GD3-F – Connessioni bil-Bolt
Il-verżjoni GD3-F tista' tirċieva connessioni bil-bolt, permittendu rotazzjoni ta' 360° tal-korpus tal-valvola għall-posizzjonament optumu u fleksibilità ta' installazzjoni. Kif il-tipo T, flangata tan-nikla tiegħu hija permenentEMENTI mibgħuda mal-struttura tan-nikla.
It-triqiem kollha jagħmlu fluxx sen 'dead-legs', jkunu kompatibbli b'kompjetenza kbira CIP/SIP, u jidisu biex jappoggjaw ambienti ta' proċess sanitari strikti. Il-valvola GD3 hi soluzzjoni versatile, friennd-ġejja tal-mjanċiment, u pronta għal awtomazzjoni għall-applikazzjonijiet tal-valvoli tal-drainar u clean-in-place moħħrika.
Parametru
| Data teknika | |||
| Materjal | Parti prodott tat-tikkontatt | 316L(1.4404) | |
| parti prodott mingħajr tikkontatt | 304(1.4301) | ||
| Forni certifikat EN102043.1B | |||
| Seal materjal | standard | EPDM | |
| Kull matierjal ta' sigilli jgħiddu FDA 1772600 | |||
| opzjoni | NBR,FPM.Silicone | ||
| Kull materjal tal-seal jippermeja FDA1772600 | |||
| Temperatura | Temperatura tal-ġajnuna tiegħi | -20~+135℃(EPDM) | |
| Temperatura ta' sterilitarizzazzjoni | 150℃(Max 20min) | ||
| Pressjoni | Pressjoni tax-Xogħol | 0~5bar(standard) | |
| Jqabb daqqa' reqwiżmenti ta' pressjoni għoli | |||
| Iżvilja pressjoni tal-ħajr | 5~8bar | ||
| Surfacc trattament | Saf Superjuri | Ra≤0.8μm | |
| Saf eksternali | Blast tal-grit | ||
| Konnexjoni | Mod standardi ta' connessioni | punt tat-taqsima magħruf:DIN 11850 serija 2 | |
| kwost end:INCH pipa standard | |||
| Metodu ta' connessioni: weldjar, trid, clamp, flang | |||
| Opzjoni | Kontrollur intelligenz | 24V DC | |
| 1/2 elektromagnetisk valv | |||
| Sensar ta' post | 24V DC | ||
| 2 senzor tal-pozizzjoni NPN/PNP | |||
| ‘Piż pressjoni għandek, jkollha kontatt bil AOMI tekniku dipartiment. | |||
| dimanzi (mm) | |||||||||
| DN | A | B | B1 | D | K | L | L1 | 0D | M(Klamp) |
| DN25 | 35 | 289.8 | 298 | 145 | 91 | 55 | 20 | 29×1.5 | 21.5 |
| DN40 | 41 | 294 | 308 | 145 | 91 | 65 | 20 | 41×1.5 | 21.5 |
| DN50 | 48 | 326 | 345 | 165 | 130 | 80 | 30 | 53×1.5 | 21.5 |
| DN65 | 58 | 414 | 445 | 195 | 195 | 90 | 40 | 70×2.0 | 2B |
| DNB0 | 72 | 418 | 450 | 220 | 195 | 110 | 40 | 85×2.0 | 2B |
| DN100 | 82 | 432 | 463.5 | 250 | 195 | 120 | 40 | 104×2.0 | 2B |
| NCH | |||||||||
| 1.0° | 35 | 289 | 298 | 145 | 91 | 55 | 20 | 25.4×1.65 | 12.7 |
| 1.5' | 41 | 294 | 308 | 145 | 91 | 65 | 20 | 38.1×1.65 | 12.7 |
| 2.0° | 48 | 324 | 344 | 165 | 130 | 80 | 30 | 50.8×1.65 | 12.7 |
| 2.5' | 55 | 335 | 355 | 195 | 130 | 85 | 30 | 63.5×1.65 | 12.7 |
| 3.0° | 64 | 417.5 | 449 | 220 | 195 | 95 | 40 | 76.2×1.65 | 12.7 |
| 4.0° | 82 | 432 | 483.5 | 250 | 195 | 125 | 40 | 101.6×2.11 | 15.8 |
| M·Metodu t'connessioni oħra, pl ssajt kontatt ma' A VM dipartiment tekniku. | |||||||||
| L 1: jiddispjegaw mill-preżju | |||||||||
| dimensjoni s(mm) | |||||||||
| DN | A | B | B1 | D | K | L | L1* | OD | M(Klamp) |
| DN25 | 55.5 | 295 | 298 | 110 | 91 | 55 | 17 | 29×1.5 | 21.5 |
| DN40 | 65 | 301 | 310 | 120 | 91 | 65 | 20 | 41×1.5 | 21.5 |
| DN50 | 68.5 | 326 | 347 | 160 | 130 | 80 | 30 | 53×1.5 | 21.5 |
| DN65 | 84 | 414 | 445.5 | 180 | 195 | 90 | 40 | 70×2.0 | 28 |
| DNB0 | 87 | 418 | 450 | 180 | 195 | 110 | 40 | 85×2.0 | 28 |
| DN100 | 93 | 432 | 463.5 | 200 | 195 | 120 | 40 | 104×2.0 | 28 |
| Inċ | |||||||||
| 1.0" | 55.5 | 295 | 298 | 110 | 91 | 55 | 17 | 25.4×1.65 | 12.7 |
| 1.5" | 65 | 301 | 310 | 60 | 91 | 65 | 20 | 38.1×1.65 | 12.7 |
| 2.0" | 68.5 | 325 | 346 | 160 | 130 | 80 | 30 | 50.8x1.65 | 12.7 |
| 2.5" | 80 | 335 | 356 | 160 | 130 | 85 | 30 | 63.5×1.65 | 12.7 |
| 3.0" | 84 | 417.5 | 449 | 180 | 195 | 95 | 40 | 76.2×1.65 | 12.7 |
| 4.0" | 93 | 432 | 463.5 | 200 | 195 | 120 | 40 | 101.6×2.11 | 15.8 |
| M*Otra metodu ta' konneksjoni, pl ssajt kontatt ma' AVM dipartiment tekniku. | |||||||||
| L1*: jiddependi minn pressjoni | |||||||||
