Sanitární bezpečnostní ventil AQ3
Ventil systému AQ3 je hygienický bezpečnostní ventil ze stainles oceli, jehož design ho činí vhodným pro ochranu zařízení v farmaceutickém průmyslu. Používá se k provedení tlakového obehu pro bezpečnostní účely s cílem chránit trubky, pumpu, spoje, nádrže atd.
- Přehled
- Doporučené produkty
Podrobný popis
V normálních provozních podmínkách zůstává tento ventil pro uvolňování tlaku v uzavřené poloze. Je továrně kalibrován na určitý bezpečnostní tlak pomocí nastavení vnitřního pružidla pomocí tlakového šroubu. Tento předem nastavený limit tlaku slouží jako ochrana pro zpracovatelský systém před přetlakem a možnými poškozeními.
Když systémový tlak překročí kalibrovanou hranici, ventil se automaticky otevře a umožní přebytečnému kapalnému médii procházet. Tato okamžitá redukce tlaku pomáhá udržet stabilitu systému a zajišťuje bezpečný provoz v sanitačních procesních linkách.
Pro vylepšení univerzálnosti lze ventil dodat i s manuálním pákem. Tato funkce umožňuje částečné otevření ventilu pro řízené procházení úklidových prostředků během procesů CIP (Čištění na místě), což zajišťuje optimální hygienu bez rozmontování.
Vyrobena z kvalitního nerezavějícího oceli je tato branka ideální pro použití v mlékárenském, nápojovém, farmaceutickém a potravinářském průmyslu, který vyžaduje spolehlivá a sanitární řešení pro regulaci tlaku.
Parametry
| Technické parametry | ||
| Materiál | Kontaktní části produktu | 304L/316L(1.4307/1.4404) |
| nekontaktní části produktu | 304(1.4301) | |
| Poskytněte certifikát EN 10204 3.1B | ||
| Materiál uzavíracího kroužku | standard | EPDM |
| mOŽNOST | SILICON, PTFE, FPM, NBR | |
| Materiály uzavíracích kroužků splňují FDA 177.2600 | ||
| Teplota | Běžná pracovní teplota | -20~+135℃(EPDM) |
| Teplota sterilizace | 150℃ (max 20 min) | |
| Povrchové zpracování | Vnitřní povrch | Ra ≤ 0.8um |
| Ie vnější povrch | Praskání drobem | |
| Připojení | Standard připojení | svarovaný konec: DIN 11850 řada 2 |
| svarovaný konec: INCH trubkový standard | ||
| Způsob připojení: svařování, šroubování 、 svazek, flangování | ||
| Tlak |
Kontrola vzduchového tlaku |
0-3bar/0-6bar/0-10bar (Podle role pružiny) |
| 5~8bar | ||

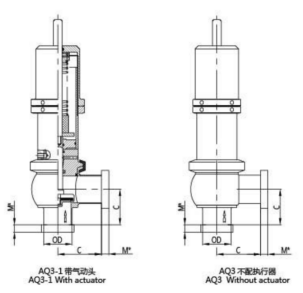

| Velikost | C | OD | M/DIN Spona |
| DN25 | 60 | 29*1.5 | 21.5 |
| DN32 | 60 | 35*1.5 | 21.5 |
| DN40 | 70 | 41*1.5 | 21.5 |
| DN50 | 80 | 53*1.5 | 21.5 |
| DN65 | 95 | 70*2.0 | 28 |
| DN80 | 115 | 85*2.0 | 28 |
| DN100 | 125 | 104*2.0 | 28 |
Din standard
| Velikost | C | OD | M/3A Spona |
| 1” | 60 | 25.4*1.65 | 12.7 |
| 1 1/4 ” | 60 | 31.75*1.65 | 12.7 |
| 1 1/2 ” | 70 | 38.1*1.65 | 12.7 |
| 2” | 80 | 50.8*1.65 | 12.7 |
| 2 1/2 ” | 95 | 63.5*1.65 | 12.7 |
| 3” | 115 | 76.2*1.65 | 12.7 |
| 4” | 125 | 101.6*2.11 | 15.8 |
3A standard
| Velikost | C | OD | M*(DIN Klešť) |
| DN25 | 50 | 29*1.5 | 12.7 |
| DN32 | 55 | 35*1.5 | 12.7 |
| DN40 | 57 | 41*1.5 | 12.7 |
| DN50 | 65 | 53*1.5 | 12.7 |
| DN65 | 80 | 70*2.0 | 12.7 |
| DN80 | 95 | 85*2.0 | 12.7 |
| DN100 | 115 | 104*2.0 | 15.8 |
Din standard
| Velikost | C | OD | M*(3A Spouta) |
| 1” | 50 | 25.4*1.65 | 12.7 |
| 1 1/4 ” | 55 | 31.75*1.65 | 12.7 |
| 1 1/2 ” | 57 | 38.1*1.65 | 12.7 |
| 2” | 65 | 50.8*1.65 | 12.7 |
| 2 1/2 ” | 80 | 63.5*1.65 | 12.7 |
| 3” | 95 | 76.2*1.65 | 12.7 |
| 4” | 115 | 101.6*2.11 | 15.8 |
3A standard
