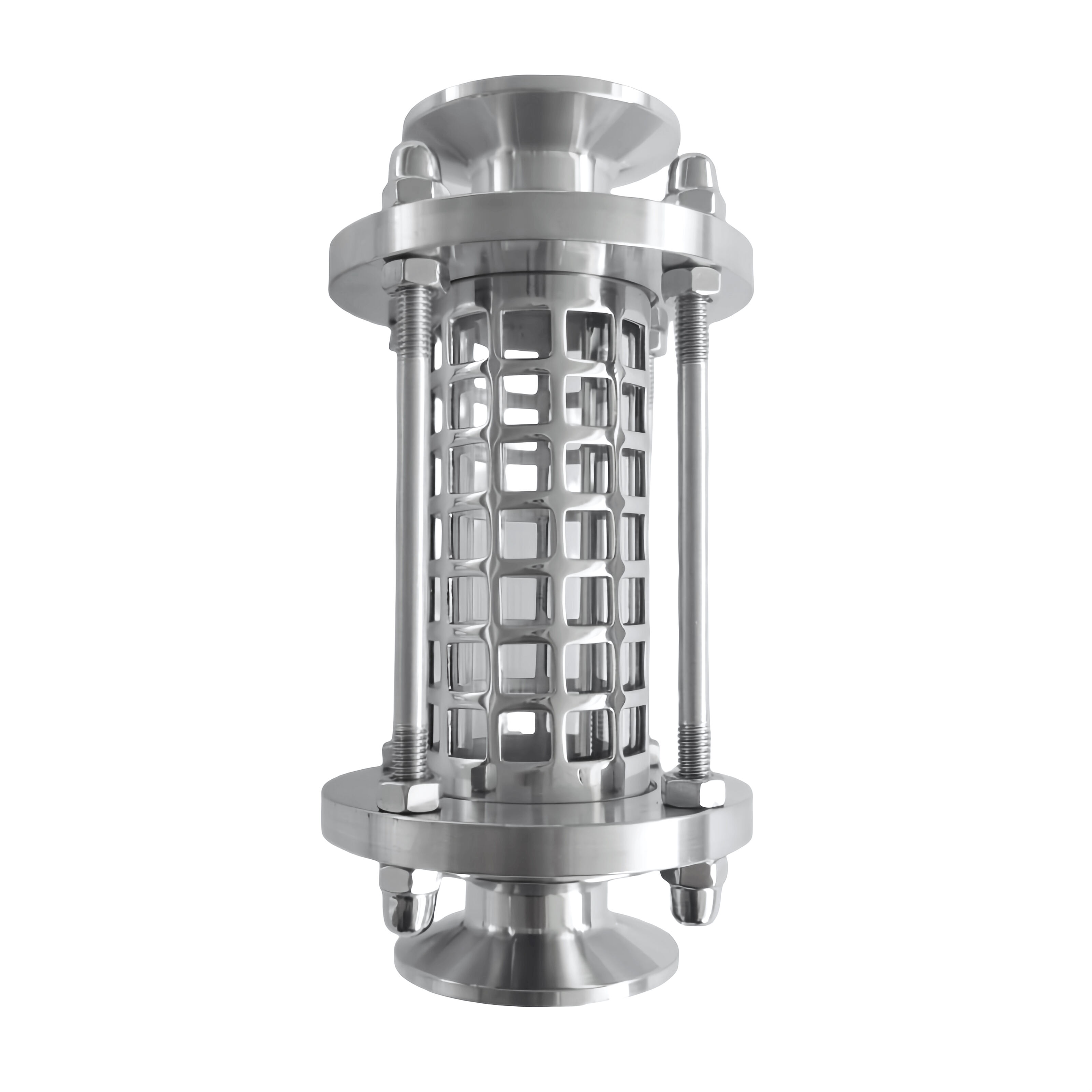

Kwieb ta' vidiġa bil-aħjar tax-xajn

Is-serji tal-vetrini jiġbu użu għall-aħseb situazzjoni tal-operazzjoni tal-ekwipament, skont kondizzjoni differenti, AOMI tipprova vetrini differenti, biex jgħiddu rikwesti, użu widement għall-ġid, it-tinkiet u sfēra farmakoloġika wkoll.

Sikret żgħar, visione ta' 360 gradi, u possibblietà ta' tagħżel rete metalettika, livell u postu vertikali. Jkollha għall-postijiet ma' tubi.

Ġenerali
Prodotti Rrakkomandati

Deskrizzjoni dettaljata

Data teknika
Materjal	parti prodott tat-tikkontatt	316L(1.4404)
	parti prodott mingħajr tikkontatt	304(1.4301)
	Forniċja sertifikat E N 10204 3.1B
kwieb ta' Vidiġa	Kap Pyfex (kap dirett)
	kapp Pyfex/kapp temperat (kap Untion)
Materja tal-sigilli	Standard	EPDM
	Opzjoni	FPM, Silicone .PTFE.NBR
	Il-materjali tal-seal jikkonformu mal-FDA 177.2600
Għaddiet temperatura	-20℃ ~+135 ℃ (EPDM)
Trattament superficjali	Saf Superjuri	RA ≤ 0.8um
	Iffinijiet tas-superfizzja xarja	RA ≤ 1.6um
Konnexjoni	Metodu ta' connessioni: weldjar 、fih 、klamp 、 fiang

Parametru

Serija weldjata

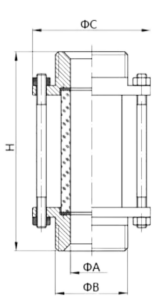

Dimanzi	A	B	C	H
1”	22.1	25.4	76	138
1.5”	34.8	38.1	85	138
2”	47.5	50.8	100	144
2.5”	60.2	63.5	115	144
3”	72.9	76.2	125	150
4”	97.38	101.6	162	154

Serija weldjata standard INCH

Dimanzi	A	B	C	H
DN25	26	29	79	136
DN32	32	35	85	136
DN40	38	41	92	140
DN50	50	53	108	140
DN65	66	70	127	140
DN80	81	85	142	152
DN100	100	104	162	152

Serie standardi DIN magħmula bil-ġewż

Serie tal-ġewż

Dimanzi	A	B	C	H
1”	22.1	50.5	76	162
1.5”	34.8	50.5	85	166
2”	47.5	64	100	170
2.5”	60.2	77.5	115	174
3”	72.9	91	125	174
4”	97.38	119	162	192

serie standard 3A/SMS/ISO maschili

Dimanzi	A	B	C	H
DN25	26	50.5	79	160
DN32	32	50.5	85	160
DN40	38	50.5	92	162
DN50	50	64	108	164
DN65	66	77.5	127	164
DN80	81	91	142	188
DN100	100	119	162	192

Serie tal-ġewż standard DIN

Serie maschili

Dimanzi	A	B	C	H
1”	22.1	37.13 ACME 8TPI	76	162
1.5”	34.8	50.65 ACME 8TPI	85	166
2”	47.5	64.16 ACME 8TPI	100	170
2.5”	60.2	77.67 ACME 8TPI	115	174
3”	72.9	91.19 ACME 8TPI	125	170
4”	97.38	119.25 ACME 8TPI	162	192

3A darba tal-ġent standard

Dimanzi	A	B	C	H
DN25	26	RD52*1/6 ”	79	160
DN32	32	RD58*1/6 ”	85	160
DN40	38	RD65*1/6 ”	92	162
DN50	50	RD78*1/6 ”	108	164
DN65	66	RD95*1/6 ”	127	164
DN80	81	Rd110*1/6 ”	142	188
DN100	100	Rd130*1/6 ”	162	192
