Valvola divarjatriċi sanitarija
Valvija unika pneumatika
Dan il-valvija sanitara hija dizjnatu biex jikkonneti b'sigurtà żewg midja differenti li jagħmlu flus għall-istess valvija, mifsigħa l-kross-kontaminazzjoni. Iffih il-piattaforma unika provata bil-kontroll pneumatiku, mgħotti perfurmanza affidabbli fil-applicazzjonijiet tal-djarja, is-swieqi u s-sekkurajiet farmaceutiċi. Kompakta, ssir li tnettiegħ (kompatibbli CIP/SIP), u ideali għall-inlinji ta' proċessar flużi sanitari.
- Ġenerali
- Prodotti Rrakkomandati
Deskrizzjoni dettaljata
Valvija Pneumatika Unika għall-Ħruġ tal-Liquidi
Il-valvija unika kontra il-mixja hija waqtija, t'operaw bi pneumatiku, u dirizzata għall-applikazzjonijiet li jrichiedu l-separazzjoni sigura tal-duqiq differenti triduwa b'mod ġdid fl-istess korpus tal-valvija. Bażjat wara piattaforma provata tal-valvija unika, dawn id-disegn awankiati jagħmlu sigurt li ma jkunux kontaminazzjoni inkroċjata, kontrol preciż, u monitorjar ġenerali tal-operazzjoni tal-valvija, fatturi li jagħmlu ta' soluzzjoni ideali għall-sistemi ta' proċessar fluwi tal-industrijiet waqtija.
L-konstruzzjoni flexible u sanitara tagħha tirrendiha particolarment aħjar għall-użu fil-settori tal-djaririja, tal-bibji u farmaceutiċi, fejn l-purità tal-prodott, l-kompatibiltà CIP/SIP, u s-sigurtà tal-proċess jkunu kritiki. Il-valvija tifforza effiċjentement l-prevenzjoni tal-mixx tal-fluwi, ikollha media differenti li jpassu fl-istess unità, sorreggendo prodott tal-bidu optimizzati u ż-żejjed tal-ħsiegħa sigura.
Avantatži riżultanti:
Disegn mix-proof waqtija għall-prevenzjoni tal-kontaminazzjoni inkroċjata
Operazzjoni pneumatika għall-kontroll ta' proċessi relijabbli u awtomatizzati
Basata fuq piattaforma maturo u robus ta' valvola unika-seggja
Ideali għall-proċessar tal-djaru, produzzjoni ta' bevutti, u applikazzjonijiet fil-graw tad-dawk farmaceutiċi
Deżignata għal kompatibiltà clean-in-place (CIP) u sterilize-in-place (SIP)
Dan il-valvola hija komponenti essenzjali fl-sistemi ta' trattament ta' fluwi sanitarji, mgħoddja perfurmanza u sigurtà fid-proċessi fejn l-separazzjoni tal-midja hija vissija.
Parametru
| Data teknika | ||
| Materjal | Parti prodott tat-tikkontatt | 316L(1.4404) |
| parti prodott mingħajr tikkontatt | 304(1.4301) | |
| Jipprovdu Sertifikat EN 102043.1B | ||
| Seal materjal | Standard | EPDM |
| Opzjoni | NBR, FPM, Silicone | |
| Kull matieriċi tal-seal jikkonformu mal-FDA 177.2600 | ||
| Temperatura | Temperatura tal-ġajnuna tiegħi | -20~+135℃(EPDM) |
| Temperatura ta' sterilitarizzazzjoni | 150℃(Max 20min) | |
| Pressjoni | Pressjoni tax-Xogħol | 0~5bar(standard) |
| Jqabb daqqa' reqwiżmenti ta' pressjoni għoli | ||
| Iżvilja pressjoni tal-ħajr | 5~8bar | |
| Surfacc trattament | Saf Superjuri | Ra≤0.8μm |
| Saf eksternali | Blast tal-grit | |
| Konnexjoni | Mod standardi ta' connessioni | punt tat-taqsima magħruf:DIN 11850 serija 2 |
| kwost end:INCH pipa standard | ||
| Metodu ta' connessione: weldjar, trid, clamp, flang | ||
| Opzjoni | Kontrollur intelligenz | 24V DC |
| 1/2 elektromagnetisk valv | ||
| Sensar ta' post | 24V DC | |
| 2 NPN/PNP sensar ta' post | ||

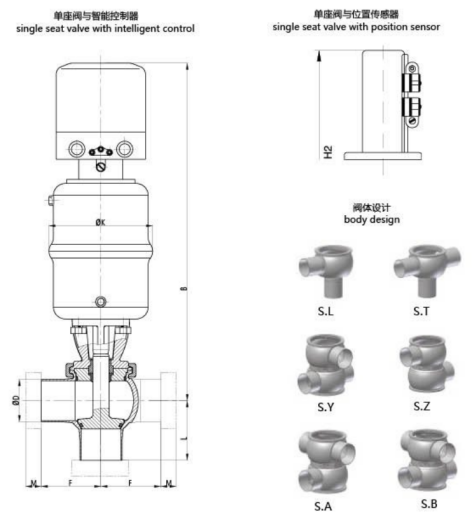

Serie tip ta' Globe:
| dimanzi (mm) | ||||||
| DN | B | H | K | F | D | MDIN clamp) |
| DN25 | 295 | 50.5 | 90 | 55 | 29×1.5 | 21.5 |
| DN40 | 301 | 63 | 90 | 65 | 41×1.5 | 21.5 |
| DN50 | 326 | 76 | 130 | 75 | 53×1.5 | 21.5 |
| DN65 | 414 | 93 | 195 | 90 | 70×2.0 | 28 |
| DN80 | 418 | 109 | 195 | 110 | 85*2. | 28 |
| DN100 | 432 | 127 | 195 | 120 | 104*2.0 | 28 |
| Inċ | M(3A clamp) | |||||
| 1.0" | 295 | 50.5 | 90 | 55 | 25.4×1.65 | 12.7 |
| 1.5" | 301 | 63 | 90 | 65 | 38.1×1.65 | 12.7 |
| 2.0" | 325 | 76 | 130 | 75 | 50.8*1.65 | 12.7 |
| 2.5" | 335 | 88 | 130 | 85 | 63.5×1.65 | 12.7 |
| 3.0" | 417.5 | 101 | 195 | 95 | 76.2*1.65 | 12.7 |
| 4.0" | 432 | 127 | 195 | 120 | 101.6*2.11 | 15.8 |

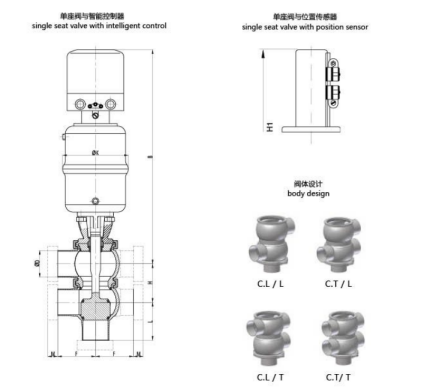

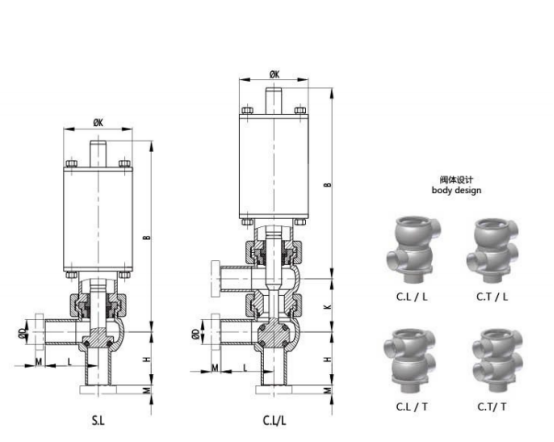

Siriex Divert：
| dimanzi (mm) | ||||||
| DN | B | H | K | F | D | M(DIN damp) |
| DN25 | 295 | 50.5 | 90 | 55 | 29×1.5 | 21.5 |
| DN40 | 301 | 63 | 90 | 65 | 41×1.5 | 21.5 |
| DN50 | 326 | 76 | 130 | 75 | 53×1.5 | 21.5 |
| DN65 | 414 | 93 | 195 | 90 | 70×2.0 | 28 |
| DN80 | 418 | 109 | 195 | 110 | 85*2.0 | 28 |
| DN100 | 432 | 127 | 195 | 120 | 104*2.0 | 28 |
| Inċ | M(3A clamp) | |||||
| 1.0' | 295 | 50.5 | 90 | 55 | 25.4×1.65 | 12.7 |
| 1.5' | 301 | 63 | 90 | 65 | 38.1×1.65 | 12.7 |
| 2.0' | 325 | 76 | 130 | 75 | 50.8*1.65 | 12.7 |
| 2.5' | 335 | 88 | 130 | 85 | 63.5×1.65 | 12.7 |
| 3.0' | 417.5 | 101 | 195 | 95 | 76.2*1.65 | 12.7 |
| 4.0' | 432 | 127 | 195 | 120 | 101.6*2.11 | 15.8 |
Mini valvola singola
| dimanzi (mm) | ||||||
| DN | B | H | K | L | D | MDIN clamp) |
| DN10 | 144.5 | 40 | 52 | 40 | 13×1.5 | 12.7 |
| DNi5 | 144.5 | 40 | 52 | 40 | 19×1.5 | 12.7 |
| Inċ | B | H | K | L | OD | M3A ċamp) |
| 2 ta' January | 144.5 | 40 | 52 | 40 | 12.7x1.65 | 12.7 |
| 3/4' | 144.5 | 40 | 52 | 40 | 19.05×1.65 | 12.7 |
