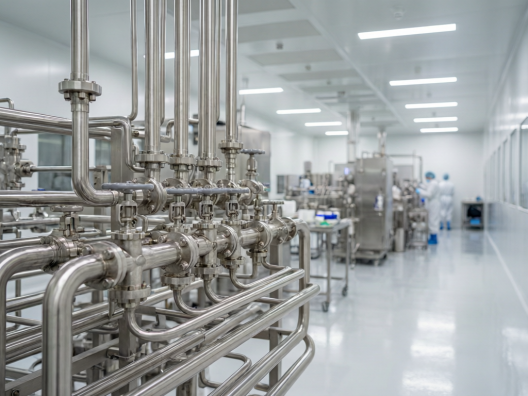

Η σανιτάρια διαφραγματική βαλβίδα παραμένει ένα από τα πλέον ευρέως καθοριζόμενα όργανα ελέγχου ροής στη βιοφαρμακευτική και την επεξεργασία τροφίμων. Η ενσωματωμένη υγιεινή της σχεδίαση απομονώνει πλήρως το μηχανισμό κίνησης από το ρευστό της διαδικασίας, εξαλείφει τις «νεκρές ζώνες» και παρέχει μια αυτορρυθμιζόμενη (self-draining) διαδρομή ροής — καθιστώντας την την προκαθορισμένη επιλογή για απερίσπαστες (sterile) και υπερκαθαρές εφαρμογές.
Η αρχή λειτουργίας της είναι εντυπωσιακά απλή: μια εύκαμπτη, σύμφωνη με τις προδιαγραφές της FDA διάφραγμα πιέζεται εναντίον ενός καθρέφτη (weir-type) ή ακτινικού καθίσματος για να διακοπεί η ροή, και στη συνέχεια ανυψώνεται για να επιτρέψει τη διέλευση. Επειδή το ρευστό της διαδικασίας έρχεται σε επαφή μόνο με το εσωτερικό του σώματος της βαλβίδας και την κάτω πλευρά του διαφράγματος, δεν υπάρχουν σφραγίδες πακινγκ (packing glands), σφραγίδες άξονα (stem seals) ή ρωγμές όπου μπορεί να αναπτυχθεί βιοφιλμ — πρόκειται για καθοριστικό πλεονέκτημα για συστήματα που απαιτούν επαληθευμένους κύκλους CIP/SIP.
Η επιλογή του υλικού είναι κρίσιμη. Τα σώματα βαλβίδων είναι συνήθως κατασκευασμένα από ανοξείδωτο χάλυβα 316L (EN 1.4404), ο οποίος εκτιμάται για την αντοχή του σε απολυμαντικά που περιέχουν χλωρίδια και σε καυστικές/όξινες χημικές ουσίες για καθαρισμό εντός του συστήματος (CIP). Τα υλικά διαφράγματος περιλαμβάνουν EPDM (λειτουργία έως 150 °C, ευρεία χημική συμβατότητα), σύνθετο υλικό PTFE/EPDM (εξαιρετική χημική αντοχή έως 200 °C) και πλατινο-επεξεργασμένο πολυμερές λαστιχού (ανώτερη βιοσυμβατότητα, προτιμώμενο για χρήση με νερό για ενδοφλέβια χρήση (WFI) και μέσα καλλιέργειας κυττάρων).
Η AVM κατασκευάζει τις ασηψικές βαλβίδες διαφράγματος της σύμφωνα με τις διεθνείς προδιαγραφές DIN, SMS, 3-A, IDF και ISO, ενώ ταυτόχρονα πληροί τις γενικές απαιτήσεις του FDA 21 CFR και του Παραρτήματος 1 των Ευρωπαϊκών Κανονισμών Καλής Πρακτικής Παραγωγής (EU GMP). Τα εσωτερικά επιφανειακά τελειώματα διατηρούνται σε Ra ≤ 0,4 µm με τη χρήση ακριβούς CNC κατεργασίας στα πολυάξονα τόρνευτρα Mazak της εταιρείας και σε κορεατικές πλατφόρμες υψηλής ακρίβειας κατεργασίας.
Οι κύριες παράμετροι προδιαγραφών περιλαμβάνουν: ονομαστική πίεση (συνήθως 0–10 bar), κλάση θερμοκρασίας (καθορίζεται από το υλικό της διαφράγματος), συνδέσεις στα άκρα (Tri-Clamp, συγκόλληση μετώπου, σπειροειδής ένωση), τύπος κίνησης (χειροκίνητος τροχός, πνευματικός ή ηλεκτρικός) και επιβεβαιωμένη συμβατότητα με CIP/SIP. Για κρίσιμες ασηπτικές εφαρμογές, οι προδιαγραφείς πρέπει επίσης να επιβεβαιώσουν ότι η γεωμετρία της βαλβίδας πληροί τα κριτήρια αποστράγγισης ASME BPE (ελάχιστη κλίση 3 μοιρών σε οριζόντιες εγκαταστάσεις).

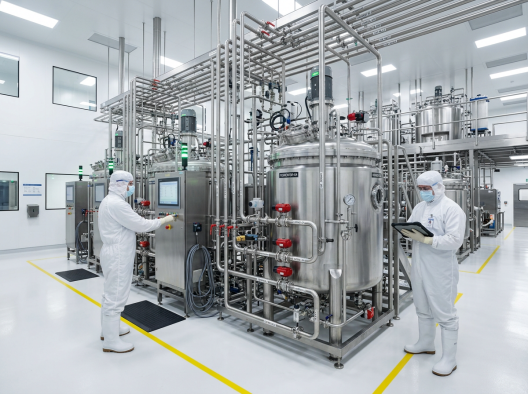

Στη βιοεπεξεργασία, οι βαλβίδες διαφράγματος κυριαρχούν στα συστήματα χρωματογραφίας, στα συστήματα προετοιμασίας ρυθμιστικών διαλυμάτων, στους βρόχους διανομής WFI και στα μανιφόλντ CIP/SIP. Η γεωμετρία τους χωρίς «νεκρούς όγκους» και η πλήρης αποστράγγισή τους μειώνουν δραστικά τον κίνδυνο παραμονής μικροοργανισμών, ικανοποιώντας τις αυστηρές απαιτήσεις του Παραρτήματος 1 των Καλών Πρακτικών Παραγωγής (GMP) της ΕΕ (αναθεώρηση 2022) για την ασηπτική παραγωγή.
Ένας κατασκευαστής πιστοποιημένος κατά ISO 9001, όπως η AVM, παρέχει όχι μόνο τον υλικό εξοπλισμό των βαλβίδων, αλλά και το πλήρες πακέτο τεκμηρίωσης — πιστοποιητικά υλικού 3.1B, εκθέσεις υδροστατικών δοκιμών, πρωτόκολλα ελέγχου επιφανειακής επεξεργασίας και αρχεία συγκόλλησης — τα οποία είναι απαραίτητα για την επιτυχή ποσοτικοποίηση εγκατάστασης (IQ), λειτουργίας (OQ) και απόδοσης (PQ) σε εγκεκριμένες φαρμακευτικές εγκαταστάσεις.
