Uppblåsbar tätningslist för dörrtätning i höghastighetståg

Den kritiska rollen som inflatable tätningslister spelar för aerodynamik och akustik i höghastighetståg

Hantering av aerodynamiska och akustiska utmaningar med inflatable tågdörrtätningslister

När höghastighetståg når cirka 300 km/h eller snabbare utsätts de för kraftiga aerodynamiska krafter som kan överstiga 2 kPa. Dessa krafter skapar stora tryckskillnader över tågdörrar, vilket verkligen testar hur väl de håller tätningsförmågan. Standardgummipackningar räcker inte längre eftersom temperaturförändringar mellan -30 och +30 grader Celsius samt de konstanta vibrationerna leder till att springor bildas där luft kan läcka igenom. Därför använder många moderna tåg idag uppblåsbara packningar istället. Dessa speciella packningar expanderar ungefär 150 % större när det behövs, så att de anpassar sig till alla oregelbundna springor som uppstår. Resultatet? Mångdubbelt tystare kupéer inuti eftersom yttre buller minskar med cirka 12 till 15 decibel. Detta gör det enklare för tågbolag att följa de stränga EU-regler om bullernivåer som fastställs i direktiv 2020/367.

Hur uppblåsbara packningar kompenserar för variationer i springor under dynamiska driftsförhållanden

Luftfyllda tätningslister fungerar utifrån tre huvudsakliga orsaker till att luckor förändrar storlek: när strukturer böjer sig under acceleration och inbromsningsögonblick, skillnader i hur aluminiumdörrar expanderar jämfört med kompositvagnar vid temperaturförändringar samt gradvis slitage som uppstår efter hundratusentals dörröppningar (ofta mer än 500 000 cykler). Dessa tätningslister anpassar genom att styra sitt inre tryck, vanligtvis mellan 2 och 6 bar. Detta håller tätningen tillräckligt tajt med en marginal på cirka en halv millimeter upp till över en millimeter. Även vid plötsliga tryckfall, till exempel vid infart i tunnlar eller när man passerar andra fordon i hög fart, klarar tätningslisterna dessa utmaningar ganska bra.

Fallstudie: Buller- och tryckreglering i Shinkansen och TGV:s höghastighetståg

Vi ser verkliga förbättringar från de senaste tillämpningarna av denna teknik. Ta de nya japanska Shinkansen N700S-tågen till exempel – de har lyckats minska ljudet genom dörrar med cirka 40 % vid tunnelgenomfarter tack vare de speciella svällbara tätningsanordningarna. Och i Frankrike har prototyperna av TGV M visat något intressant också. När starka vindar drabbar dessa tåg håller samma tätnings­teknik kabintrycksförändringar under kontroll på omkring 200 Pa per sekund eller mindre. Det innebär att passagerare inte längre får den obehagliga känslan i öronen. Vad detta visar är att moderna tågdesigner blir allt bättre på både ljudisolering och hantering av lufttryck inuti kabinerna, vilket gör resandet mycket mer komfortabelt överlag.

Ökad användning av svällbara tätningsanordningar i nästa generations höghastighetståg

Blåsbara tätningslister blir allt mer standard för cirka tre fjärdedelar av alla nya höghastighetsjärnvägsprojekt i Europa och delar av Asien. Varför? Jo, det handlar om att uppfylla nya branschstandarder som ISO 22180 från 2023, som specifikt behandlar luftflöden runt tågkomponenter, samt EN 45545-2 gällande brandsäkerhetskrav. Men det handlar inte bara om att fylla i formulär för regleringsmyndigheter. Den riktiga spelväxlaren är hur länge dessa tätningslister faktiskt håller jämfört med traditionella silikontätningslister. Vi talar om ungefär 30 till kanske upp till 50 procent längre livslängd innan de behöver bytas ut. Det innebär färre tillfällen då mekaniker måste klättra runt på tåg för att utföra underhåll, vilket naturligtvis minskar både arbetskostnader och totala driftskostnader för stora kollektivtrafiknät.

Aktiveringsmekanismer och systemintegration av blåsbara tätningslister i järnvägsapplikationer

Uppblåsnings- och tömningscykel: Hållbarhet och driftslivslängd för blåsbara tätningslister

Idag kan lufttätningslister hålla långt över 100 tusen uppfyllningscykler innan de visar några tecken på slitage, främst eftersom de är tillverkade av slitstarka elastomerer med extra lager mot nötning. Forskning genomförd inom olika europeiska tågsystem redan 2023 visade också något intressant. Dubbelkammar-tätningarna bibehöll ungefär 98 procent av sin ursprungliga kompressionsstyrka även efter åtta fulla år av kontinuerlig användning. Vad gör att dessa tätningar är så långlivade? Flera viktiga designelement samverkar. För det första uppfyller materialen EN 45545:2015-standarden, vilket innebär bättre brandmotstånd. Sedan finns väggtjockleken, vanligtvis mellan 2,5 och 4 millimeter, som förhindrar att materialet utsätts för överdriven belastning under drift. Och slutligen har de flesta moderna konstruktioner inbyggda trygghetsventiler som stoppar uppfyllningsprocessen när den når cirka 8 pund per kvadrattum, vilket håller allt inom säkra gränser.

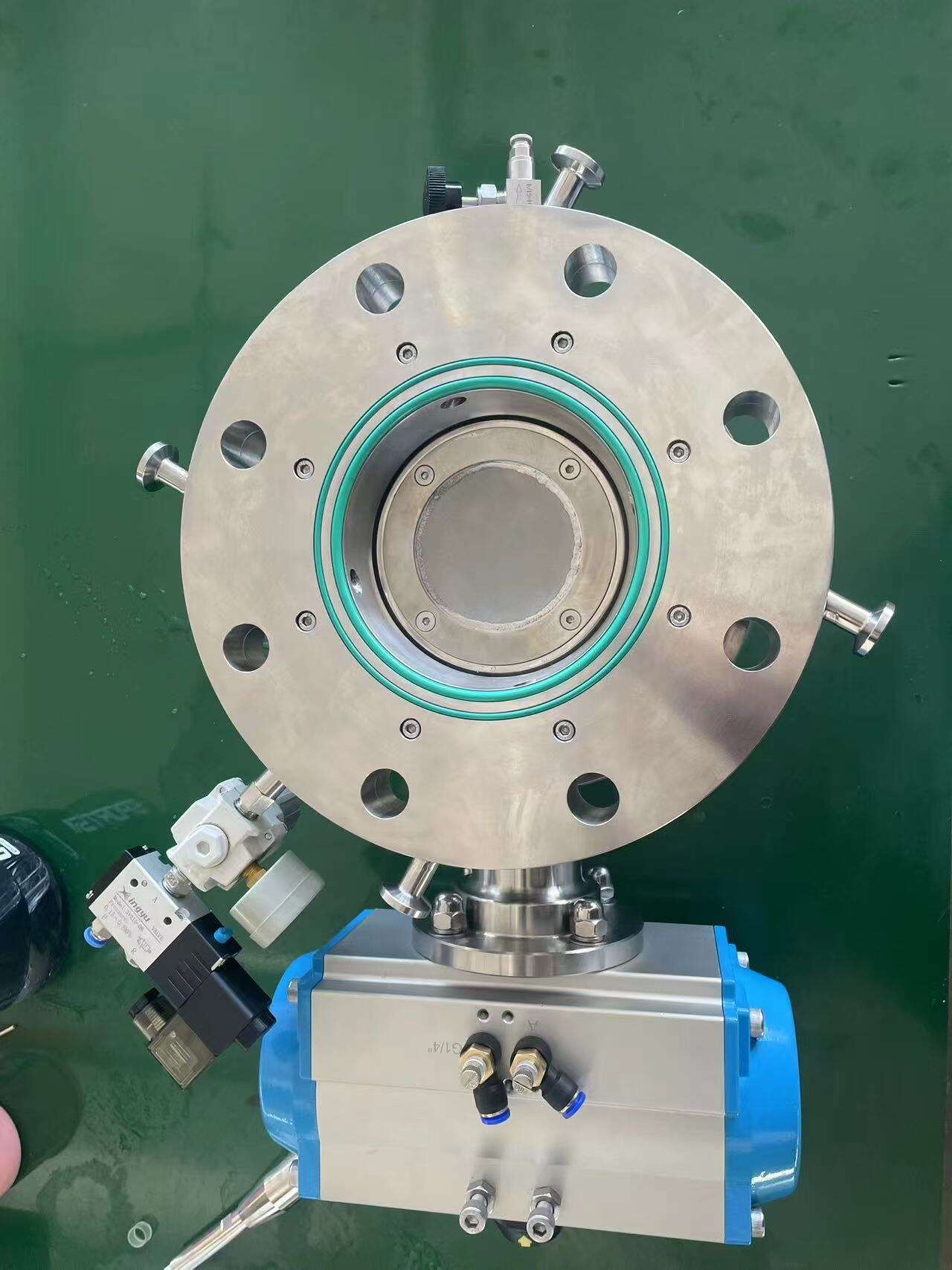

Pneumatiska kontrollsystem för exakt och tidsenlig tätningsutplacering

Mikroprocessorstyrda pneumatiska system utplacerar tätningar inom 0,5–1,2 sekunder, i svar på verkliga data om kabintryck. Dessa system säkerställer tillförlitlig prestanda under varierande förhållanden, inklusive höjdförändringar upp till 2 500 meter – avgörande för sträckor som Gotthardbasetunneln. Specifikationer för moderna styrenheter inkluderar:

Parameter	Specificitet
Svarstid	<0,5 sekunder
Driftstryka	6–8 psi
Läckagefrekvens	<0,1 % volymförlust/timme

Denna nivå av precision möjliggör sömlös integration i automatiserade tågoperationer samtidigt som långsiktig tillförlitlighet bibehålls.

Synkronisering med dörsystem för tillförlitlig aktivering av tätningsfunktion

Tätningarna fungerar tillsammans med dörrsystemet så att de börjar fyllas med luft cirka 200 millisekunder innan dörren faktiskt stängs, och förblir fyllda ända tills någon öppnar den igen. När systemet testades på Italiens ETR 1000-tåg visade det fantastiska resultat – ungefär 99,9 procents tillförlitlighet efter 15 tusen cykler. Hur? Jo, det finns reservsensorer som kan upptäcka position inom endast en millimeter, samt två separata luftkanaler för redundans. Trycket övervakas hela tiden med mätningar ner till en tiondel pund per kvadrattum. Allt detta säkerställer att allt fortsätter fungera korrekt även under tuffa förhållanden i verkliga situationer där dörrar kan slås igen eller utsättas för extrema väderförhållanden.

Materialval och miljöbeständighet hos uppblåsbara tätningar

Att välja rätt material spelar stor roll när det gäller hårda miljöer. EPDM fortsätter att dominera marknaden med cirka 68 %, främst på grund av sin goda motståndskraft mot ozonskador och sin tillförlitliga funktion mellan minus 40 grader Celsius och plus 120. För områden där temperaturen varierar kraftigt, som Arktis eller hetta i öknar, blir silikon det vanligaste valet eftersom det klarar mycket bredare temperaturgränser – från minus 80 upp till 230 grader. Kustnära installationer använder ofta fluorokarbon, eftersom detta material har betydligt bättre kemikaliemotstånd än EPDM. Tester visar att fluorokarbon håller cirka fyra gånger längre vid saltvattenpåverkan enligt standardiserade branschtester, vilket förklarar varför många tillverkare anger det för marina applikationer trots högre kostnader.

Förstärkningsvävnader för förbättrad strukturell integritet under tryck

Moderna tätningsringar måste klara av högt inre tryck samtidigt som de förhindrar alltför stor sidledsutvidgning, varför tillverkare ofta lägger till aramidfiber- eller polyesterinlagor som förstärkning. Dessa material minskar radialutvidgningen med cirka hälften vid ett arbetstryck på 3 bar jämfört med vanliga tätningsringar utan sådan förstärkning. Ännu viktigare är hur de presterar över tid. Efter en miljon cykler vid en frekvens på 2 Hz behåller dessa förstärkta tätningsringar fortfarande en deformation under 0,5 mm. En sådan stabilitet är mycket viktig för att upprätthålla en lufttät tätningsfunktion även när fordon når de extrema hastigheterna runt 300 km/h. Utan denna typ av konstruktion skulle tätningsringarna gå sönder långt innan de nådde så krävande förhållanden.

Inverkan av UV-strålning, ozon och extrema temperaturer på tätningsringars livslängd

Tester som snabbar upp åldrandet visar att silikonmaterial bryts ner snabbare när de utsätts för UV-ljus i subtropiska klimat. Efter cirka 5 000 timmars exponering vid 85 watt per kvadratmeter förlorar dessa silikonmaterial ungefär 40 % av sin ursprungliga elasticitet. Fluorkolvätebaserade material berättar däremot en annan historia, eftersom de behåller ungefär 90 % av sin flexibilitet även efter liknande testperioder. Om man tittar på tillämpningar i verkligheten visar fälldata samlade in längs Japans Tokaido Shinkansen-hög hastighetsjärnvägslinje också något intressant. De EPDM-baserade komposittätningarna som används där har i genomsnitt hållit i ungefär sju år, vilket är imponerande med tanke på att lokala ozonnivåer regelbundet överstiger 80 delar per miljard enligt JR East underhållsrapport från 2023. Dessa resultat understryser hur viktigt materialval är beroende på miljöpåverkan.

Balansera flexibilitet och långsiktig materialnedbrytning i hårda miljöer

De mest effektiva tätningsdesignerna kombinerar förstärkande vävnader med elastomerer anpassade till specifika miljöpåfrestningar – EPDM för områden med hög ozonhalt, HNBR vid bränsleexponering och silikon vid kraftiga termiska cykler. Denna anpassade metod har minskat bytefrekvensen med 60 % i TGV Medelhavsflottan, baserat på 15 års driftsdata.

Design- och ingeniöverväganden för skräddarsydda uppblåsbara tätningslister

Definiera geometri och expansionsriktning: axial kontra radial uppbläsning

Formen på tätningsmaterial spelar en stor roll för hur bra de fungerar på olika typer av dörrar. När vi talar om axial uppblåsning, vilket i grund och botten betyder att expanderas längs med dörrkarmens riktning, tenderar dessa typer av tätningsmaterial att prestera bäst på plana ytor där det inte finns någon kurvatur involverad. De skapar ett ganska jämnt tryck över hela kontaktarean. Å andra sidan fungerar radial uppblåsning bättre när man hanterar de besvärliga böjda eller oregelbundna utrymmena eftersom den expanderar utåt från monteringspunkten istället. En branschstudie från förra året visade att radiala tätningsdesigner minskade luftläckage med cirka 15–20 procent jämfört med traditionella alternativ när de användes på dörrar med komplexa former eller vinklar. Detta gör dem särskilt användbara i kommersiella byggnader där perfekt justering inte alltid är möjlig mellan dörrkarmar och väggar.

Uppblåsnings typ	Tryckområde (kPa)	Gapskärmning	Typiskt användningsområde
Axel	4060	±5 mm	Raka dörrkarmar
Radial	70–90	±12 mm	Böjda/vinklade gränssnitt

Optimering av övertryck för effektiv tätningsfunktion och passagerarkomfort

Att få rätt tryck under kalibrering är avgörande för god tätning samtidigt som dörrar inte skadas eller blir osäkra. Om trycket är för lågt kan luft läcka genom springor. Men om det höjs för mycket börjar delar att böja sig ur form. Modern styrteknik håller igång mellan cirka 55 till 75 kilopascal. Tester utförda förra året visade att detta intervall minskar bullernivån med ungefär 6,2 decibel enligt RailTechs forskning. Systemet hittar den optimala punkten där det tystnar utan att slitas ut i onödan.

Integrera uppblåsbara tätningslister tidigt i designprocessen för att undvika eftermontering

Tidig integration under CAD-modellering förhindrar kostsamma omdesigner senare i utvecklingen. Enligt Transit Engineering Journal (2021), proaktiv inkludering av tätningsdelar minskar modifieringar i sena skeden med 82 %. En japansk operatör minskade antalet prototyper med 65 % efter att ha infört parametriska tätningsmodeller synkroniserade med simuleringar av dörraktuatorer.

Samarbete med tillverkare av tätningsdelar under de inledande designfaserna

Genom att involvera tillverkare av tätningsdelar tidigt möjliggörs materialkompatibilitetstestning under verkliga förhållanden. En europeisk tågtillverkare minskade vibrationsorsakade fel med 41 % genom att gemensamt utveckla väv-förstärkta silikontätningsprofiler redan under konceptvalideringen, istället för att vänta till produktionens verktygsfas. Denna samarbetsinriktade ingenjörsansats ökar pålitligheten och förkortar tid till marknaden.

Mekanisk integration och prestandafördelar med uppblåsbara tätningsdelar

Hållmetoder: Mekanisk klämning kontra limförband

När det gäller att hålla saker ordentligt justerade sticker mekanisk klämning verkligen ut. En aktuell studie från 2024 inom spårbärande konstruktion visade att dessa system behöll cirka 92 % av sin ursprungliga position även efter att ha genomgått en halv miljon uppspänningscykler. Å andra sidan kan limförband minska dörrsystemets vikt med mellan 18 % och 22 %. Det kräver dock att ytor förbereds noggrant om de ska klara de ±2,5 mm sidorörelser som uppstår när tågen rör sig snabbt. För tätningsapplikationer klarar textilförstärkta luftfyllda tätningslister tre gånger bättre mot rivning jämfört med vanliga massiva konstruktioner. Det gör att de fungerar bra tillsammans med både kläm- och limmetoder så länge man håller sig inom normala spårytryck på cirka 0,8 till 1,2 pund per kvadrattum.

Förebygga feljustering och extrudering under uppspänningscykler

De precisionsformade kanalerna håller den laterala expansionen under 0,4 mm vid snabb uppblåsning, vilket är mycket viktigt för att bibehålla riktningsstabilitet vid hastigheter över 300 km/h. Vi har integrerat korsförstärkt nylonremmar som enligt förra årets forskning från Polymer Engineering Journal minskar spänningspunkter med ungefär två tredjedelar. Detta hjälper till att förhindra att material pressas ut även vid nödbromskrafter upp till 1,8G. Fälttester har visat att dessa tätningsmaterial behåller sin lufttäthet genom cirka tio miljoner tryckcykler. Det motsvarar i princip vad vi skulle förvänta oss efter 25 års tung drift under verkliga förhållanden.

Lättviktens design och livscykelkostnadsfördelar jämfört med stela tätningsystem

Genom att använda uppblåsbara tätningsringar minskas dörrmonteringsvikten med mellan 40 och 60 procent jämfört med traditionella metalltätningar, vilket motsvarar cirka 12 tusen kilowattimmar sparad energi per år för varje tågset. Den modulära designen innebär att mekaniker kan byta ut endast de skadade delarna istället för att demontera hela system under underhållsinspektioner, vilket enligt branschrapporter har lett till att reparationerna kostat ungefär en tredjedel mindre över en period på tio år. Dessa tätningsringar fungerar särskilt bra när de är tillverkade av EPDM-material som motstår korrosion och håller i mer än åtta år, även i tuffa kustnära förhållanden där saltluft annars skulle förtära vanliga gummikomponenter inom några månader.

FAQ-sektion

Vad används uppblåsbara tätningsringar till i höghastighetståg?

Uppblåsbara tätningsringar i höghastighetståg används för att upprätthålla lufttätning under dynamiska förhållanden, vilket minskar bullret med 12 till 15 decibel och säkerställer efterlevnad av EU:s bullerregler.

Hur kompenserar luftfyllda tätningslister för glapp orsakade av tågrörelser?

Luftfyllda tätningslister justerar sitt inre tryck, vanligtvis mellan 2 och 6 bar, för att anpassa sig till strukturella förändringar orsakade av acceleration, inbromsning och temperaturvariationer.

Vilka material används vanligtvis för luftfyllda tätningslister?

Vanliga material för luftfyllda tätningslister inkluderar EPDM för miljöer med hög ozonhalt, silikon för extrema termiska förhållanden och fluorokarbon för marina tillämpningar.

Vilka fördelar erbjuder luftfyllda tätningslister jämfört med traditionella tätningslister?

Luftfyllda tätningslister erbjuder fördelar såsom bättre slitstyrka, längre livslängd, lättviktsdesign och förbättrad täthet i krävande miljöer.
