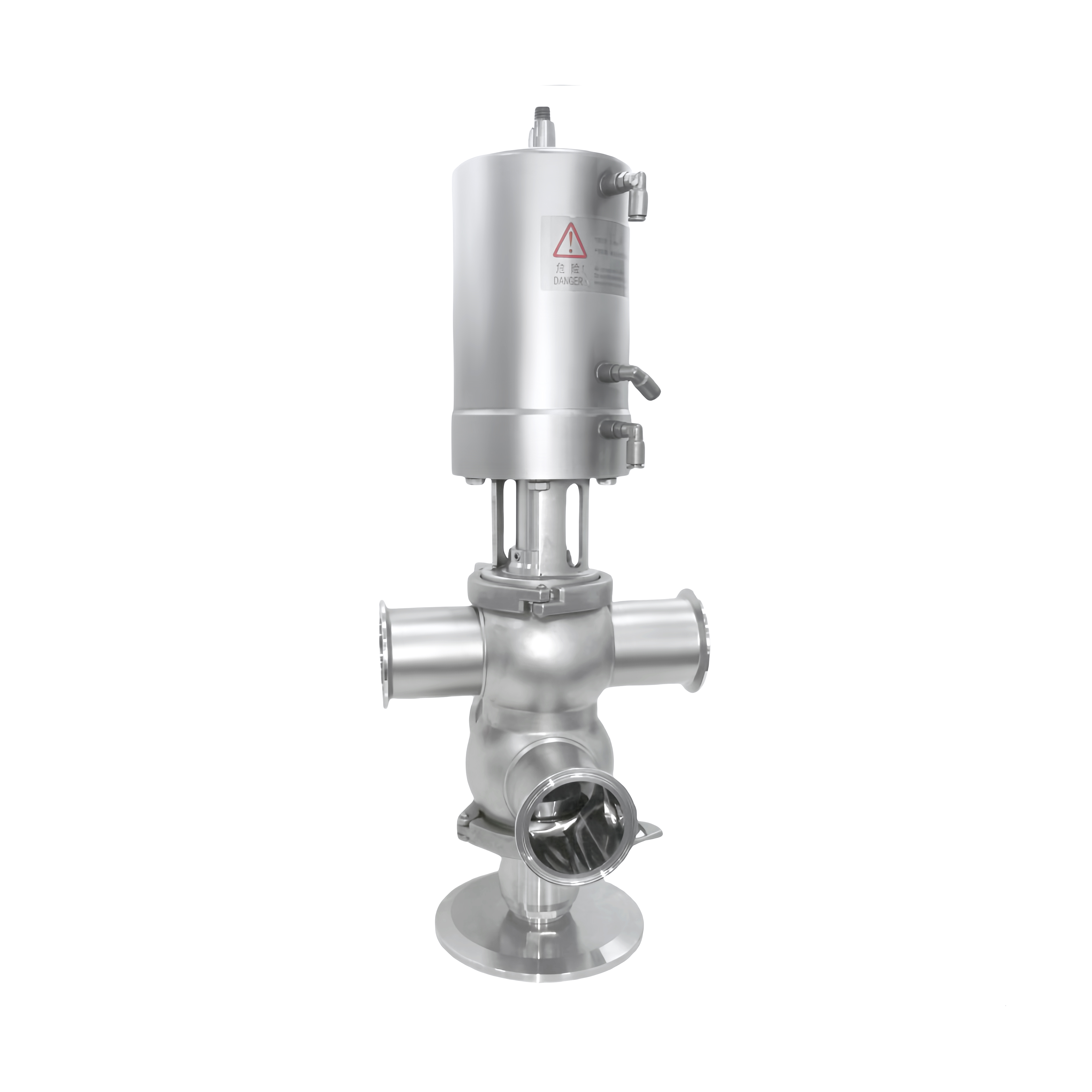

Valvola mixproof aseptika

Il-valvola sanitara mix-proof hija deżignata speċjalment biex tipreveni l-immixxjar ta' fluwi differenti f'linji proċess sanitari. Mliet struttura dwar dwa sedi u kamer tal-lekkat, tigwaranti prodott separazzjoni absolet u tirri ħaddija tal-lekkat. Magħmula min accjax tal-issor ta' qualità alta kif SS 316L, timgħibu standard sanitari strikt kif 3-A u EHEDG. Il-valvola appoġġja operazzjonijiet CIP (Clean-in-Place) senza interruzzjoni tal-proċess, improvvja siginifikattivament l-effiċjenza tal-produzzjoni. L-konstruzzjoni robbusti, il-mantienut facili, u l-kompatibiltà tal-automazzjoni jagħmlu xi żgħażġ ideali għall-industrijiet kif it-taħt, is-swieq, id-djarja, fil-farmakija, u bioteknoloġija.

Ġenerali
Prodotti Rrakkomandati

Deskrizzjoni dettaljata

TFH6/FH8 Valvija bi-post tal-mix-ġiegħ - Awwanzat Ġieni u Sigurtà fil-Kontroll tal-Proċess

Il-valvija mingħajra FH6/FH8 hija operata pneumatikament, normalment chiusa (NC) valvija ġiena dizajnata għall-applikazzjonijiet diffikili li jridu prevension ta' kontaminazzjoni kruċjali u affidabilità tal-proċess.

Tista' tiftakar b'diżejn bi-post, bil-żejjed indipendenti fuq is-sidi tal-valvija, li jikkrija spazju ta' il-lekka bejn iż-żejjed. Fil-kas ta' l-eżor jew l-falliment tal-żejjeđ, kull lekka tal-prodott jiġi diriża awtomatikament għal dawn is-spazju u tisfiha sigurtament billi jiehdix mill-bocċa dedika - sigurment ma jmixxux prodotti bejn linji differenti.

L-avvantaggji prinċipali inklużu:

Operazzjoni Ġiena: Tigguża l-purità tal-prodott fis-sistemi tal-proċess multi-linja dwar l-prevenzjoni tal-backflow u kontaminazzjoni.

Għal CIP: Il-valvola tisupporta l-iklaġġja fil-post (CIP) minn bħall ma tistoppi l-produzzjoni, li jirriżulta fi ħafna ta' uptime tal-sistema u effiċjenza operattiva.

Ebda perda ta' prodott: Fil-kondizzjonijiet normali, l-kamra ta' il-leakage tirrimani miftuħa, li jagħmlu l-ambjent ta' proċess saff u kontrollat.

Kompatibiltà għall-automazzjoni: L-FH6/FH8 tista' tkun munita bi-kontrolli intelligenti minn brandijiet kberi tal-automazzjoni kif Burkert, Alfa Laval, jew GEMÜ. Dan jippermetti l-attivazzjoni remot, dijagnostika reale-time, u l-integrazzjoni tal-sensori, li jissostengu l-kontroll proċedurali smart.

Ippreferrata għall-industrijiet ta' food u beverage, dairy, farmaceutika, u personal care, dawn il-valvoli mix-proof jagħmlu reliabilità ekstraordinarja, iklaġġja, u konformità mal-standarji saff.

Parametru

Funkzjoni bażika tal-serija FH6:

① Pozizzjoni tal-valv: MĦASSA

Pressjoni tal-ari kontroll: 0 bar fuq il-koneksxju L1 (spirti prinċipali)

Pressjoni tal-ari kontroll: 0 bar fuq il-koneksxju L2 (spirti tal-disċ tal-valv ta’ fuq)

Pressjoni tal-ari kontroll: 0 bar fuq il-koneksxju L3 (spirti tal-disċ tal-valv ta’ liġħab)

Jistgħu tibdelu l-ebda medi żgħar.

F’s-sitwazzjoni ta’ il-lekkatżjoni, it-twat tagħmel ikkanċja ħafna wara billi tibda l-istabbilità tal-lekkatżjoni.

② Post iz-zvalv: APERTU

Pressjoni tal-aer kontrollata: 6 bar fuq il-koneksxju L1 (spurt principal)

Il-disku tal-valv isfel jirreffi, streggħend il-kamra tal-lekkatżjoni.

Id-diskiet eżatt li żewġ valv huma fis-post apertru.

Il-disq tal-valviera foka u sottana huma tkulla komplett relativament l-ewwel, jippermetti l-istampa tal-prodott.

aseptic mixproof valve factory

③ Nettiegħ il-Disq Superjuri tal-Valviera

Pressjoni tal-aer kontroll: 6 bar fuq il-konneksjoni L2 (spirt tal-disq tal-valviera superjuri)

Skont il-proċess ta' nettiegħ, id-disq superjuri jiġi tajjeb ma spirt ażjustabbil (ispurt tal-pulsu għandek jkun ażjustat appropriately).

Il-seggju tal-valviera, is-sigilli tal-disq tal-valviera, l-areji ta' ħelu, u s-sikar tal-eżausċċju tal-lekkija jinkludu biex jkunu nettieġin.

④Iċ-ċiġan tal-post għall-isfel x-Xogħol minn il-kaxxa tal-valv. Iċ-ċontroll tal-preżju tal-aer huwa 6 bar fil-koneksjoni L3. Id-deċk valvu għall-isfel jinkleva skont il-proċedura tal-ċiġan. Il-post tal-valv, is-sigilli tal-valv, u l-ispazju bejnhom, kif ukoll il-pip tal-eżaus tal-lekkat, jiġu maħmudin b'mod komplut.

aseptic mixproof valve details

Funkzjonalità bażika tal-serji FH8:

①Pozizzjoni tal-valv: MĦASSAR

Preżju tal-aer kontrollat: 0 bar

Koneksjoni: Ispjarazzjoni ta' żewg media avversarji

Ħsara (jekk jogħġbok): Tguida ġat-tuxxa fuqxi mill-kamra tal-ħsara fi stat ta' deprešjon.

aseptic mixproof valve manufacture

②Pozizzjoni tal-Vallata: APERTU

Pressjoni tal-Ar Komandat: 6 bar fil-connessioni L

Il-disċ tal-valvola ta' is-sottu tissena, aħos li l-kamra tal-ħsara.

Id-diwisċijiet tal-valvola jagħmlu l-'"aperturi'.

Is-siedi ta' fuq u ta' taħt huma miftuħin, jippermettu l-fluss minn is-siegin żewġ.

aseptic mixproof valve supplier

Operazzjoni tal-valvola ta' miżcija tal-fond ta' tanx FH4

①Drjenza ta' Ilma Interna

Pressjoni tal-ari kontroll: 0 bar fuq il-koneksxju L1 (spirti prinċipali)

Pressjoni tal-arija kontrollata: 0 bar fuq il-koneksjoni L2 (spostament tal-disċ tal-valvola ta' fuq)

Pressjoni tal-arija kontrollata: 0 bar fuq il-koneksjoni L3 (spostament tal-disċ tal-valvola ta' taħt)

Il-żewg media differenti huma separati.

Kwalunk lufu, jekk jogħġbok tistaqsem, jintla' xarjie dwar il-kamra tal-lufu fit-stat jew ħafna ma mibda'.

aseptic mixproof valve factory

②Stat ta' Valvija: Miftuħa

Pressjoni tal-Ar Komandat: 6 bar fuq il-koneksjoni L1

Is-sidr ta' is-sott liftja u jissegwa l-kamra tal-lufu.

Id-diwisċijiet tal-valvola jagħmlu l-'"aperturi'.

Il-ħtieġa ta' fuq u sott huwa miftuħ u mikonnektat l-una mal-ukrajn.

aseptic mixproof valve details

③Iċċieħed il-kavjet tal-leakage tal-pipija u valv

Pressjoni tal-aer kontrollata: 6 bar fil-connessione L2

Skont il-proċess ta' ċieħed, id-disk tal-valv ta' fuq jinkleva bispurt ażjustabbli (puls)

Aħjar il-bispurt skont ir-riżistenzi tal-ċieħed

Is-sied tal-valv, is-segħiex tal-valv disk, l-area ta' ċlearance, u s-sipra tal-leakage/ekskawst huma kollha tiftux effettivament

aseptic mixproof valve supplier

④Xiġiel tal-kavjetta tal-leakage tal-tank u tal-valv

Pressjoni tal-aer kontroll: 6 bar fuq il-koneksjoni L3

Skont il-proċess ta' xiġiel, id-disk ta' valv tas-sottu jinklevja

Is-sied tal-valv, is-segħiex tal-valv disk, l-area ta' ċlearance, u s-sipra tal-leakage/ekskawst jintlaqsu kompletament

Matrica tal-valvija bi post double seat tagħti l-ikkonformità mal-reqwiżiti sanitari u asettiku tal-fabbrika.

Il-fabbrika tista' tibni sistemi kumpli awtomatiċi, bil-valviji multi-moda.

Il-matrica tal-valvija appoġġja l-operazzjoni effiċjenti tal-proċessi ta' produzzjoni moħħari u d-il-ċikli ta' liġġjie CIP/SIP, maqsimmizzandi l-utizzar tal-laboratorju u ottimizzandi l-effiċjenza tal-kost.

Valvijiet bi-post skont jista' jiċċertu separazzjoni affidabbili tal-prodotto u jiprevenu kontaminazzjoni inkroċjata.

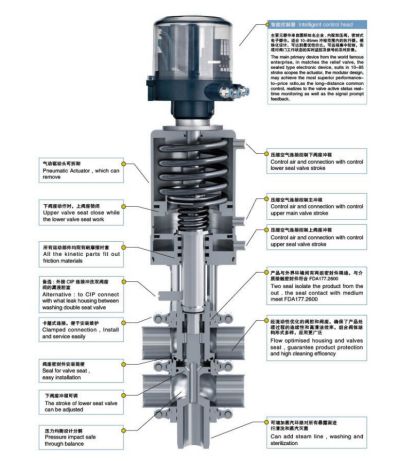

Ir-referenza għal dettagli hija fil-foto.

Data teknika

Materjal	Aqwa parti tal-prodott	316L(1.4404)
	parti prodott mingħajr tikkontatt	304(1.4301)
	Issa sertifikat EN 102043.1B
Materja tal-sigilli	Standard	EPDM
	Opzjoni	NBR\FPMSilikon
	Kull materjali ta' sigill jikkonformu mal-FDA 177.2600
Temperatura	Temperatura tal-ġajnuna tiegħi	-20~+135℃(EPDM)
	Temperatura ta' sterillizzazzjoni	150℃(Max 20min)
Pressjoni	Pressjoni tax-Xogħol	0-5bar
	Jqabb daqqa' reqwiżmenti ta' pressjoni għoli
	Iżvilja pressjoni tal-ħajr	6~8bar
Trattament superficjali	Saf Superjuri	Ra≤0.8μm
	Saf eksternali	Blast tal-grit
Konnexjoni	Mod standardi ta' connessioni	punt tat-taqsima magħruf:DIN 11850 serija 2
		magħruf taqsimat:standard tal-pipa INCH
	Mod ta' connessioni:ilsien 、fih 、klamp 、franka
Opzjoni	Kontrollor intelligenz	24V DC
		valvola elettromagnetica 1/3
	Sensur ta' postiżjoni	24V DC
		sensur ta' postiżjoni NPN/PNP 2/3/4

aseptic mixproof valve supplier

Serjie FH7 divarjatur mingħajr miċieb

dimanzi (mm)
DN	A	B	L	L1	D	H	S	DN	Istok(K)	M(DIN)
DN40	350.5	90	60	65	89	8	29*1.5	41×1.5	23	21.5
DN50	384.1	103B	74.5	85	123	B	29*1.5	53x1.5	30	21.5
DN65	392.8	1135	91.5	100	123	B	41*1.5	70×2.0	36.5	28
DNB0	523.5	138	108	120	179	8	70*2.0	85*2.0	47.5	28
DN100	533	152	127	150	173	8	85*2.0	104*2.0	47.5	28
3A
1.5°	349	90	56.8	65	89	B	291.5	38.1×1.65	23	12.7
2.0'	382.8	103.B	72	85	123	B	29*1.5	50.8*1.65	30	12.7
2.5'	389.2	117	86	100	123	8	41*1.5	63.5×1.65	36.5	12.7
3.0'	519.5	125	99.9	110	173	8	53*1.5	76.2*1.65	42	12.7
4.0°	531	152	124.4	150	173	B	85*2.0	101.6*2.11	47.5	15.8

Sirija tal-valvola mix-proof tal-fond ta' tanx FH4

aseptic mixproof valve details

dimanzi (mm)
DN	A	L	L1	D	S	K	DN	Stoke(K)
DN40	350.5	59.5	65	83	140	65	41×1.5	23
DN50	384.1	68.5	85	123	160	80	53×1.5	30
DN65	392.2	83	100	123	180	80	70×2.0	36.5
DNBO	523.5	90	120	173	200	100	85*2.0	47.5
DN100	533	95.5	150	173	220	100	104*2.0	47.5
3A
1.5°	348	58	65	83	140	65	38.1×1.65	23
2.0°	382.8	67	85	123	160	80	50.8*1.65	30
2.5°	389.2	76	100	123	180	B0	63.5x1.65	36.5
3.0°	519.5	B8	110	173	200	100	76.2*1.65	42
4.0°	591	99.5	150	179	220	100	101.62.11	47.5

aseptic mixproof valve manufacture

dimanzi (mm)
DN	A	B	L	L1	D	H	S	DN	Istok(K)	M (Fiksa DIN)
DN40	350.5	90	60	65	89	8	2971.5	41×1.5	23	21.5
DN50	384.1	103.B	74.5	85	123	8	29*1.5	53x1.5	30	21.5
DNE5	3928	113.5	91.5	100	123	8	41*1.5	70×2.0	36.5	28
DN80	523.5	138	108	120	173	8	70*2.0	85*2.0	47.5	28
DN100	533	152	127	150	173	8	85*2.0	104*2.0	47.5	28
3A
1.5°	349	900	56.8	65	B9	8	29*1.5	38.1×1.65	23	12.7
2.0°	382.8	103.8	72	85	123	8	291.5	50.8*1.65	30	12.7
2.5°	389.2	117	86	100	123	8	41*1.5	63.5x1.65	36.5	12.7
3.0°	519.5	125	99.9	110	173	8	53*1.5	76.2*1.65	42	12.7
4.0°	531	152	124.4	150	173	8	85*2.0	101.6*2.11	47.5	15.8

Valva unika posta DZ4:

Il-Valva Unika Posta DZ4 hija operata pneumatikament u tiftix b'diżign sanitari u fleksibbli, bażati fuq platforma tal-valvun unika provata. Hiġi speċifikament dizajnata għall-proċessi fejn żewġ likwi differenti jagħmlu fluss tar-riż stess valvun istess. Il-valvun mingħajr li jippermetti l-kross-kontaminazzjoni bejn is-sud, imbagħad jippermetti is-survejanza ssempliċi ta' operażjonijiet tiegħu. Tiegħu użu widraj fil-labbrij, is-swieq, il-farmakoloġiji, u f’altri indistriji sanitari.

Il-valvun DZ4 jiġi operat remotament billi l-aer kompressut u normalment maqtux (NC) fid-detta statu defolt. Munita bi Żewġ valvi pneumatik mini-tip, normalment maftuħa — wieħed jintwera kif valvun tal-drainar u l-oħra kif valvun tal-ħras għall-applikazzjonijiet CIP (Clean-in-Place).

Is-silġ tal-valvola jiġi disinnat maħruġ ta' żewg ċirku riċhiem, li jiktejju spazju ta' pervja bainum. F'sitwazzjoni ta' pervja interna, il-prodott jinżal fid-spazju ta' pervja u jkun viċjar trid-draġna tal-valvola. Qabel ma tiftaħ l-valvola prinċipali, is-spazju ta' pervja jistax jkun niġfu biex jikkonferma operazzjoni sanitarija u sigura.

aseptic mixproof valve supplier

Data teknika

Materjal	Parti prodott tat-tikkontatt	316L(1.4404)
	parti prodott mingħajr tikkontatt	304(1.4301)
	Issa sertifikat EN 102043.1B
Seal materjal	Standard	EPDM
	Opzjoni	NBR, FPM, Silicone
	Kull matieriċi tal-seal jikkonformu mal-FDA 177.2600
Temperatura	Temperatura tal-ġajnuna tiegħi	-20-+135℃(EPDM)
	Temperatura ta' sterilitarizzazzjoni	150℃(Max 20min)
Pressjoni	Pressjoni tax-Xogħol	0-5bar(standard)
	Jqabb daqqa' reqwiżmenti ta' pressjoni għoli
	Iżvilja pressjoni tal-ħajr	5~8bar
Surfacc trattament	Sik Superjuri	Ra≤0.8μm
	Saf eksternali	Blast tal-grit
Konnexjoni	Mod standardi ta' connessioni	punt tat-taqsima magħruf:DIN 11850 serija 2
		kwost end:INCH pipa standard
	Metodu ta' connessione: weldjar, trid, clamp, flang
Opzjoni	Inteligenti kontrollur	24V DC
		1/2 elektromagnetisk valv
	Postura sensor	24V DC
		2 NPN/PNP pozizzjoni sensor

aseptic mixproof valve details

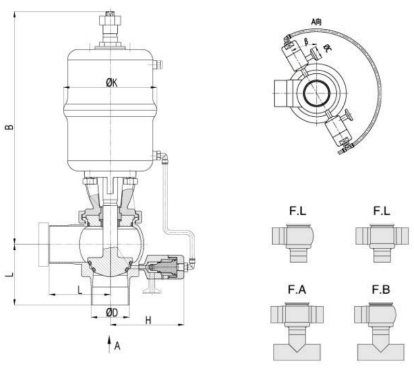

DN	B	H	K	C	L	β	D	M (Fiksa DIN)
DN40	296	109	90	25.2	65	30°	41×1.5	21.5
DN50	325.5	115	130	25.2	85	30°	53×1.5	21.5
DN65	352	128	130	25.2	90	30°	70×2.0	28
DNBO	422	137.5	195	25.2	110	30°	85*2.0	28
DN100	431	142.5	195	25.2	130	30°	104*2.0	28
Inċ	B	H	K	C	L	β	OD	M(3A clamp)
1.5°	296	109	90	25.2	65	30°	38.1×1.65	12.7
2.0°	325.5	115	130	25.2	85	30°	50.8*1.65	12.7
2.5'	331	122.5	130	25.2	90	30°	63.5×1.65	12.7
3.0°	418.5	130	195	25.2	100	30°	76.2*1.65	12.7
4.0°	431	142.5	195	25.2	130	30°	101.62.11	15.8
